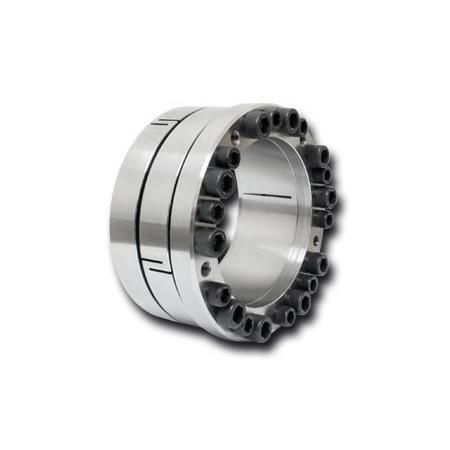

Elemento de apriete mecánico RLK 235 TC

de ejecubo árbolmúltiple

Descripción del producto
Los elementos de apriete cónico RLK 235 TC son elementos de apriete cónicos internos diseñados para centrar el cubo respecto al eje con alta precisión de centrado y proporcionar un apriete sin juego. Disponibles en múltiples tamaños para diámetros de eje de 70 mm a 600 mm y con un rango de par transmisible aproximado de 8 510 Nm a 1 049 600 Nm.

Características

• Centrada del cubo al eje; diseño de doble ranura para alta precisión de centrado.
• Puede montarse varias veces sin desplazamiento axial.
• Alto par transmisible según las tallas disponibles.
• Sin desplazamiento axial entre cubo y eje durante el apriete.
• Alta calidad de mecanizado.
• Par transmisible: aprox. 8 510 Nm – 1 049 600 Nm.
• Rango de diámetros de eje: 70 mm – 600 mm.

Documentos (disponibles para este producto)
Hoja de datos RLK 235 TC
Instrucciones de montaje 235 TC
Catálogo Conexiones eje-cubo

Webshop - Tallas disponibles (extracto)
Nombre del producto | Número de artículo | Peso [kg] | Precio (EUR sin IVA)
RLK 235 TC-70 x 115 | 4204-070501-TC0000 | 3,62 | 299,90
RLK 235 TC-80 x 125 | 4204-080501-TC0000 | 4,02 | 308,00
RLK 235 TC-90 x 135 | 4204-090501-TC0000 | 4,44 | 330,80
RLK 235 TC-100 x 150 | 4204-100501-TC0000 | 6,02 | 393,30
RLK 235 TC-110 x 160 | 4204-110501-TC0000 | 6,46 | 414,60

Notas de uso
Diseñado para el centrado de alta precisión de cubos sobre ejes cuando la transmisión de par y la eliminación del desplazamiento axial durante el apriete son críticas. Seleccionar la talla adecuada según el diámetro del eje y el par requerido. Seguir las instrucciones de montaje proporcionadas.

Especificaciones técnicas

• Modelo: RLK 235 TC
• Función: elemento de apriete cónico interno que centra el cubo respecto al eje
• Rango de diámetros de eje: 70 mm – 600 mm
• Rango de par transmisible: aprox. 8 510 Nm – 1 049 600 Nm
• Diseño: doble ranura para alta precisión de centrado
• Montaje: puede montarse varias veces sin desplazamiento axial
• Material/calidad: alta calidad de mecanizado
• Tallas disponibles: múltiples (ej.: 70 x 115 hasta 600 x 685)
