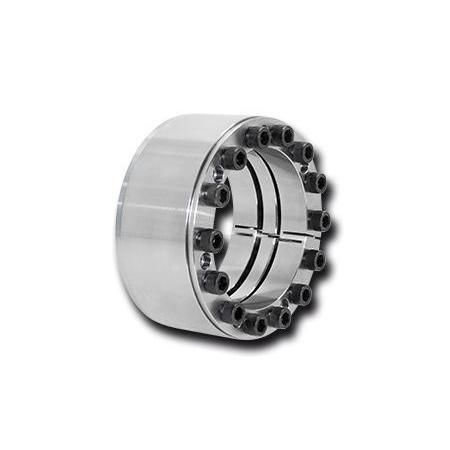

Elemento de apriete mecánico RLK 404 TC

de ejemúltiplede alta precisión

Descripción
Unión cónica de fijación diseñada para centrar el cubo en el eje. Calidad premium con doble ranura para alta precisión de centrado.

Características principales

• Centra el cubo en el eje. Doble ranura para alta precisión de centrado.
• Se puede montar varias veces
• Altos pares transmisibles
• Sin desplazamiento axial entre cubo y eje durante el apriete
• Máxima calidad de mecanizado
• Rango de par transmisible: 18 500 Nm hasta 1 206 000 Nm
• Para diámetros de eje entre 100 mm y 600 mm

Documentos disponibles (en la página del producto)

• Hoja de datos RLK 404 TC (PDF)
• Instrucciones de instalación RLK 404 y RLK 404 TC (PDF)
• Modelo 3D CAD

Tienda web - Tallas y precios disponibles (precio por pieza, moneda EUR)
Talla | Número de artículo | Peso [kg] | Precio (€/pcs)
RLK 404 TC-100 x 145 | 4205-100401-TC0000 | 4,1 kg | 234,10 €
RLK 404 TC-110 x 155 | 4205-110401-TC0000 | 4,5 kg | 250,10 €
RLK 404 TC-120 x 165 | 4205-120401-TC0000 | 5,0 kg | 323,90 €
RLK 404 TC-130 x 180 | 4205-130401-TC0000 | 6,6 kg | 389,60 €
RLK 404 TC-140 x 190 | 4205-140401-TC0000 | 7,1 kg | 411,40 €
RLK 404 TC-150 x 200 | 4205-150401-TC0000 | 7,5 kg | 443,70 €
RLK 404 TC-160 x 210 | 4205-160401-TC0000 | 7,8 kg | 504,00 €
RLK 404 TC-170 x 225 | 4205-170401-TC0000 | 10,8 kg | 565,00 €
RLK 404 TC-180 x 235 | 4205-180401-TC0000 | 11,3 kg | 646,00 €
RLK 404 TC-190 x 250 | 4205-190401-TC0000 | 14,8 kg | 705,00 €
RLK 404 TC-200 x 260 | 4205-200401-TC0000 | 15,7 kg | 786,00 €
RLK 404 TC-220 x 285 | 4205-220401-TC0000 | 19,9 kg | 868,00 €
RLK 404 TC-240 x 305 | 4205-240401-TC0000 | 21,5 kg | 988,00 €
RLK 404 TC-260 x 325 | 4205-260401-TC0000 | 22,8 kg | 1.058,00 €
RLK 404 TC-280 x 355 | 4205-280401-TC0000 | 29,0 kg | 1.150,00 €
RLK 404 TC-300 x 375 | 4205-300401-TC0000 | 31,2 kg | 1.291,00 €
RLK 404 TC-320 x 405 | 4205-320401-TC0000 | 45,9 kg | 1.517,00 €
RLK 404 TC-340 x 425 | 4205-340401-TC0000 | 48,3 kg | 1.856,00 €
RLK 404 TC-360 x 455 | 4205-360401-TC0000 | 67,9 kg | 2.098,00 €
RLK 404 TC-380 x 475 | 4205-380401-TC0000 | 71,4 kg | 2.420,00 €
RLK 404 TC-400 x 495 | 4205-400401-TC0000 | 74,5 kg | 2.763,00 €
RLK 404 TC-420 x 515 | 4205-420401-TC0000 | 77,8 kg | 3.066,00 €
RLK 404 TC-440 x 535 | 4205-440401-TC0000 | 81,4 kg | 3.367,00 €
RLK 404 TC-460 x 555 | 4205-460401-TC0000 | 84,1 kg | 3.792,00 €
RLK 404 TC-480 x 575 | 4205-480401-TC0000 | 88,0 kg | 4.235,00 €
RLK 404 TC-500 x 595 | 4205-500401-TC0000 | 91,6 kg | 4.616,00 €
RLK 404 TC-520 x 615 | 4205-520401-TC0000 | 94,1 kg | 5.450,00 €
RLK 404 TC-540 x 635 | 4205-540401-TC0000 | 97,5 kg | 6.270,00 €
RLK 404 TC-560 x 655 | 4205-560401-TC0000 | 100,7 kg | 6.493,00 €
RLK 404 TC-580 x 675 | 4205-580401-TC0000 | 104,2 kg | 7.058,00 €
RLK 404 TC-600 x 695 | 4205-600401-TC0000 | 107,6 kg | 7.662,00 €

Características / especificaciones técnicas

• Modelo: RLK 404 TC
• Función: centra el cubo en el eje (doble ranura para alta precisión de centrado)
• Diseño: unión cónica interna con doble ranura
• Montaje: repetible, sin desplazamiento axial durante el apriete
• Par transmisible: 18 500 Nm a 1 206 000 Nm
• Diámetros de eje compatibles: 100 mm a 600 mm
• Peso por variante: aprox. 4,1 kg a 107,6 kg
• Rango de precios (por pieza, sin IVA): aprox. 234,10 € a 7.662,00 €
• Plazo de entrega: a consultar
