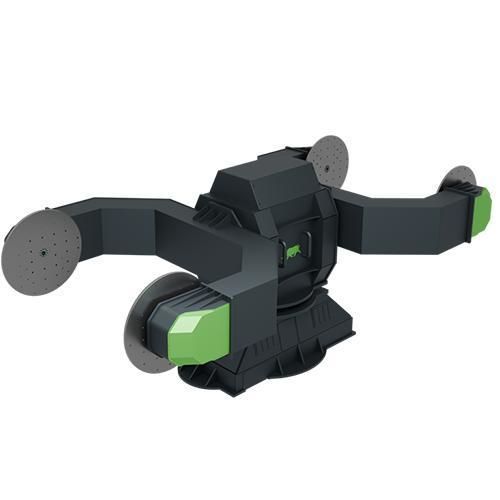

Posicionador rotativo IDCD

5 ejespara robotsde horquillas múltiples

Producto
[IDCD] INVERSE DROP CENTER DOUBLE

Propiedades clave de la serie IDCD:

• Estructura rígida para un posicionamiento estable y repetible
• Posicionamiento de alta precisión adecuado para soldadura y mecanizado robotizados
• Diseñado para operación industrial continua y para integración en ciclos cortos
• Diseño de dos estaciones y cinco ejes que permite cargar/descargar una estación mientras se procesa la otra, minimizando el tiempo de ciclo

Especificaciones técnicas (tabla):
Tamaño | Capacidad (kg) | Diámetro de giro | *2 Información de eje | Velocidad máx. eje rotación (RPM) | Velocidad máx. eje inclinación (RPM) | Código grupo de accionamiento | Inercia admisible (kgm²) | Par rotación (Nm) | Par inclinación (Nm)
Xsmall | 500 | Q750, Q1000, Q1500, Q2000 | Ssh, Hsh | 30 | 15 | OPTIONS | 300 | 780 | 1750
Small | 1000 | Q1500, Q2000, Q2500, Q3000 | Ssh, Hsh | 15 | 10 | OPTIONS | 1750 | 1750 | 4100
Small | 2500 | Q1500, Q2000, Q2500, Q3000 | Ssh, Hsh | 10 | 10 | OPTIONS | 2750 | 4100 | 9000
Medium | 5000 | Q2000, Q2500, Q3000, Q3500 | Hsh | 7,5 | 8 | OPTIONS | 8000 | 9000 | 13000
Medium | 7500 | Q2000, Q2500, Q3000, Q3500 | Hsh | 7,5 | 7,5 | OPTIONS | 12500 | 13000 | 19000
Large | 10000 | Q2000, Q2500, Q3000, Q3500, Q4000 | Hsh | 6 | 7,5 | OPTIONS | 22500 | 19000 | 29000
Large | 15000 | Q2500, Q3000, Q3500, Q4000, Q4500 | Hsh | 6 | 6 | OPTIONS | 40000 | 29000 | 38000
XLarge | 20000 | Q2500, Q3000, Q3500, Q4000, Q4500 | Hsh | 4 | 4 | OPTIONS | 55000 | 38000 | 77000

Notas / Definiciones
*1 SD = Single Drive | DD = Double Drive
*2 SSH = Solid Shaft | HSH = Hollow Shaft

Servomotores recomendados

• ABB
• COMAU
• FANUC
• HYUNDAI
• KAWASAKI
• KUKA
• METALG
• NACHI
• OTC
• PANASONIC
• STAUBLI
• YASKAWA

Información adicional / Opciones

• Personalización según requisitos de carga, utillaje y ciclo
• Opciones y accesorios para adaptar interfaces y fijaciones
• Diseñado para integrarse con celdas robotizadas y PLC existentes para asegurar compatibilidad
• Opciones de color y acabado para adecuarse a la identidad de la planta o marca
• Opciones de marcado con la marca del cliente
• Capacidad para diseñar soluciones a medida para especificaciones no estándar

Características técnicas / especificaciones

• Posicionador robótico de dos estaciones y cinco ejes
• Clases de tamaño disponibles: Xsmall, Small (dos variantes), Medium (dos variantes), Large (dos variantes), XLarge
• Capacidades desde 500 kg hasta 20.000 kg según tamaño
• Diámetro de giro y unidades rotativas compatibles varían según tamaño (ejemplos: series Q750–Q4500)
• Opciones de eje: SSH (eje macizo) o HSH (eje hueco)
• Velocidad máx. eje rotación: 4 a 30 RPM según tamaño
• Velocidad máx. eje inclinación: 4 a 15 RPM según tamaño
• Inercias admisibles y valores de par indicados por tamaño en la tabla técnica anterior
• Código de grupo de accionamiento y opciones configurables (listadas como OPTIONS)
• Servomotores recomendados listados para comprobación de compatibilidad
