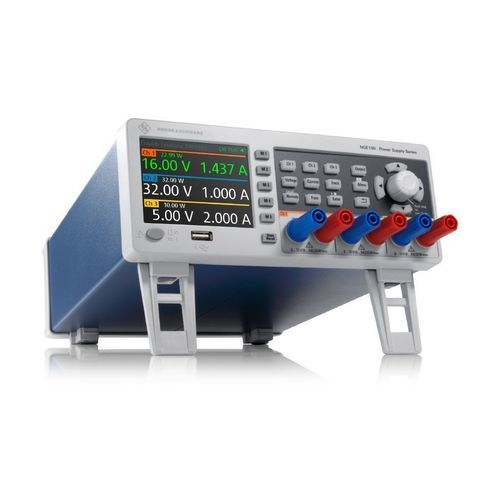

Alimentación eléctrica de mesa R&S®NGE100B

DCreguladade corriente constante

Overview
La serie de fuentes de alimentación DC R&S®NGE100B incluye modelos de 2 canales (R&S®NGE102B) y 3 canales (R&S®NGE103B). Diseñada para baja ondulación, medidas integradas y combinaciones flexibles de canales, la serie es adecuada para I+D, formación, pruebas de fabricación y mantenimiento. Existe un configurador online para selección de opciones y pedidos.

Aplicaciones típicas

• Investigación y validación de productos
• Laboratorios universitarios y de formación
• Pruebas funcionales y burn‑in en producción
• Mantenimiento y reparación

Datos clave

• Modelos: R&S®NGE102B (2 canales), R&S®NGE103B (3 canales)
• Potencia máxima total: 66 W (NGE102B) / 100 W (NGE103B)
• Tensión de salida por canal: 0 V a 32 V
• Corriente de salida por canal: 0 A a 3 A
• Interfaz estándar: USB (VCP/TMC); opciones: LAN (LXI), WLAN, I/O digital (4 bits)
• Conectores frontales: bornes de seguridad 4 mm

Funciones y ventajas

• Canales galvanicamente aislados y sin tierra – cada canal está aislado del chasis, lo que facilita combinaciones en serie/paralelo y evita problemas de masa con DUT complejos.
• Operación en paralelo y en serie – combinación en serie para tensiones mayores (hasta 96 V con NGE103B; hasta 64 V con NGE102B) o en paralelo para corrientes mayores (hasta 6 A con dos canales; hasta 9 A con tres canales).
• Protecciones por canal – ajuste independiente de OCP (fusible electrónico), OVP y OPP; al alcanzar un límite el canal se apaga y muestra un mensaje; FuseLink permite enlazar la protección entre canales.
• Visualización clara – pantalla color 3,5" QVGA (320×240) con codificación por color para CV/CC/inactivo y fondo azul para el valor en ajuste.
• Medición y funciones especiales – medición integrada de tensión, corriente, potencia y energía; función arbitraria EasyArb; FuseLink y retardo en fusible.

Modelos disponibles (resumen)

• R&S®NGE102B — 2 canales; Potencia total 66 W; 0–32 V / canal; 0–3 A / canal
• R&S®NGE103B — 3 canales; Potencia total 100 W; 0–32 V / canal; 0–3 A / canal

Opciones y accesorios

• R&S®NGE‑K101 — opción LAN (LXI) con servidor web integrado
• R&S®NGE‑K102 — opción WLAN
• R&S®NGE‑K103 — opción I/O trigger digital (4 bits)
• R&S®HZC95 — adaptador de rack 19", 2 U

Especificaciones técnicas

• Número de canales de salida: 2 (NGE102B) / 3 (NGE103B)
• Potencia de salida total: máx. 66 W / 100 W
• Potencia máxima por canal: 33,6 W
• Tensión por canal: 0 V a 32 V
• Corriente máxima por canal: 3 A
• Ondulación y ruido de tensión (20 Hz–20 MHz): típ. < 1,5 mV RMS; < 20 mV pp (med.)
• Ondulación y ruido de corriente (20 Hz–20 MHz): < 2 mA RMS (med.)
• Tiempo de recuperación de carga (10%→90% dentro de ±20 mV): < 200 µs (med.)
• Resolución programación/lectura: 10 mV (tensión), 1 mA (corriente)
• Precisión de lectura: < 0,1% + 20 mV (tensión), < 0,1% + 5 mA (corriente)
• Pantalla: 3,5" QVGA (320 × 240)
• Interfaces remotas: USB estándar; LAN (LXI) opcional
• Conectores frontales: bornes de seguridad 4 mm
• Dimensiones (An × Al × Pr): 222 mm × 97 mm × 310 mm
• Peso: aprox. 4,9–5,0 kg
