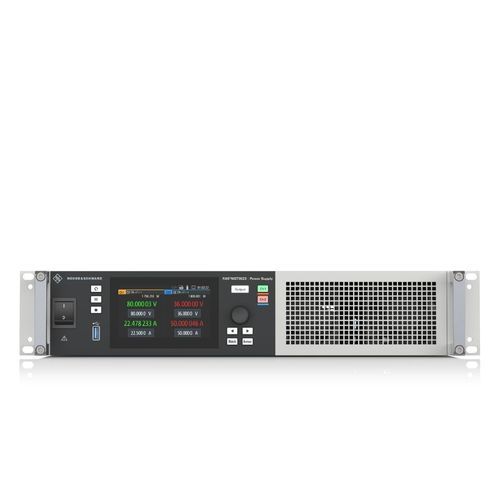

Alimentación eléctrica 2U R&S®NGT3600

DCde dos salidasde salida simple

Resumen
La serie R&S®NGT3600 ofrece una o dos salidas totalmente independientes de 1800 W en una fuente de alimentación DC programable y compacta. Cada salida soporta hasta 80 V o 50 A. El equipo incorpora autoranging (FlexPower), QuickArb, EasyRamp, detección remota, pantalla táctil de 4,3" y registro de datos integrado para agilizar los flujos de trabajo de prueba y reducir errores de configuración.

Datos clave

• Potencia máxima de salida: 3600 W (dos salidas)
• Voltaje máximo por salida: 80 V
• Corriente máxima por salida: 50 A
• Expandible hasta 480 V o 300 A en modo Multi-Device
• Configurador de producto online intuitivo y precios transparentes

Características principales y ventajas

• Pantalla táctil 4,3" de alta resolución: navegación rápida y teclado virtual; visión general de canales con estado, estadísticas y protecciones activas.
• Autoranging (FlexPower): adapta automáticamente el rango tensión/corriente para extraer la máxima potencia disponible por canal en amplios rangos.
• Channel fusion: combinar las dos salidas en serie para mayor tensión o en paralelo para mayor corriente.
• Modo Multi-Device: sincroniza hasta seis salidas entre varias unidades R&S®NGT3600 (host/client) para configuraciones escalables de alta tensión o alta corriente.
• Mediciones integradas: medición de tensión y corriente por salida con alta resolución (hasta 1 mV / 100 µA) y estadísticas (mín, máx, promedio) para potencia, tensión, corriente y energía.
• Registro de datos: registro simultáneo de tensión y corriente en todas las salidas; exportación con marca temporal en CSV para análisis y documentación.
• Función arbitraria (QuickArb): crear secuencias de tensión/corriente variables con tiempos de mantenimiento de hasta 1 ms para pruebas de estrés realistas.

Modelos disponibles
R&S®NGT3621 | 1 salida | Potencia máx.: 1800 W | Tensión por canal: máx. 80 V | Corriente por canal: máx. 50 A | Desde 8 250 EUR
R&S®NGT3622 | 2 salidas | Potencia máx.: 3600 W | Tensión por canal: máx. 80 V | Corriente por canal: máx. 50 A | Desde 12 500 EUR

Especificaciones técnicas

• Number of output channels: 1 o 2
• Total output power: max. 1800 W / 3600 W
• Maximum output power per channel: 1800 W
• Maximum output voltage per channel: 80 V
• Maximum output current per channel: 50 A
• Voltage ripple and noise (20 Hz to 20 MHz) at 35 V / 25 A: < 5 mV (RMS) medido; < 10 mV (Vpp) medido
• Current ripple and noise (20 Hz to 20 MHz): < 10 mA (RMS) medido
• Load recovery time (10% to 90% load change within ±200 mV): < 1.5 ms (med.)
• Programming resolution voltage: 1 mV
• Programming resolution current: 1 mA
• Readback resolution voltage: 1 mV
• Readback resolution current: 100 µA (general); 5 µA para ≤ 2.5 A
• Readback accuracy voltage: < 0.03% + 6 mV
• Readback accuracy current: < 0.05% + 8 mA (general); < 0.05% + 500 µA para ≤ 2.5 A
• Measurement functions: voltage, current, power, energy
• Protection functions: OVP, OCP, OPP, OTP
• FuseLink y retardo de fusible al activar la salida: presentes
• Remote sensing: soportado
• Trigger input/output: soportado
• Arbitrary function: QuickArb
• Data logging: 100 samples/s
• Display: TFT 4.3" 480 × 272 píxeles WVGA táctil
• Remote control interfaces (standard): USB, LAN
• Dimensions (W × H × D): 481 mm × 88 mm × 565 mm
• Weight: 13.5 kg / 18.5 kg
