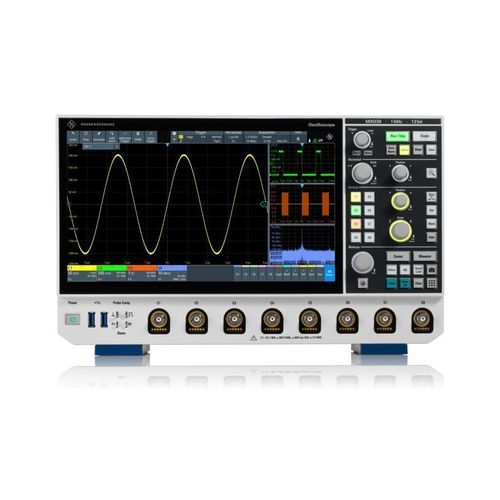

Osciloscopio digital R&S®MXO 3

analógicode sobremesamultivía

Presentación
La serie R&S®MXO 3 es un osciloscopio de nueva generación que ofrece altas tasas de adquisición, gran resolución vertical e integración compacta en rack. Disponible en versiones de 4 u 8 canales con opción MSO de 16 canales y opciones AWG, permite la depuración detallada en dominio tiempo/frecuencia con solo 5 U de altura y una pantalla táctil Full HD de 11,6″.

Key facts

• Bandas anchas analógicas: 100 MHz – 1 GHz
• Tasa de adquisición: > 4,5 millones de formas de onda/s y hasta 99 % de captura en tiempo real
• Procesado de espectro: hasta 50.000 FFT/s con ajustes independientes tiempo/frecuencia
• Arquitectura: ADC de 12 bits con modo HD de 18 bits
• Modelos compactos de 8 canales con MSO opcional, generador integrado y pantalla 11,6″

Funciones
Rápido

• Altas tasas de actualización para revelar eventos transitorios y raros
• > 4,5 millones de adquisiciones/s y hasta 99 % de captura en tiempo real
• Funciones aceleradas en hardware: matemáticas y zonetrigger
• Procesado espectral líder hasta 50.000 FFT/s

Preciso

• ADC de 12 bits para alta resolución vertical en todos los rates; modo HD 18 bits para mayor detalle
• Bajo ruido < 50 µV RMS (ej.: 1 mV/div, 100 MHz)
• Amplio offset ±3 V a 1 mV/div en vías de 50 Ω y 1 MΩ

Compacto

• Diseño de pequeña huella — 5 U de altura con gran pantalla Full HD 11,6″
• Alta integración: múltiples capacidades en un chasis de tamaño reducido

Trigger en cada detalle

• Trigger digital de alta precisión con sensibilidad hasta 0,0001 divisiones verticales
• Histeresis de trigger ajustable y zonetrigger para analógico, espectro y math
• Tiempo de rearme < 21 ns y jitter de trigger muy bajo (~1 ps)

Espectro

• Mediciones en dominio de frecuencia rápidas y precisas con controles RF familiares (centro/span o start/stop, RBW)
• Hasta 50.000 FFT/s y ajustes independientes de dominio tiempo/frecuencia para depuración de armónicos y EMI

Memoria de adquisición profunda

• Memoria estándar 125 Mpoints por canal; extensión opcional hasta 500 Mpoints por canal (R&S®MXO3‑B105)
• Tasa de muestreo, longitud de registro y base de tiempo configurables de forma independiente; gran capacidad de segmentos históricos

Capacidades adicionales

• Matemáticas de forma de onda completas: hasta 8 ecuaciones (math on math) y funciones habituales (add/sub/mul/div, integrar, derivar, filtros)
• Mediciones automáticas > 40; 4 mediciones por cursor
• Usabilidad avanzada: pantalla capacitiva, barra de herramientas personalizable, R&S®SmartGrid drag & drop

Características técnicas

• Canales analógicos: 4 o 8
• Canales digitales (MSO opcional): 16
• Ancho de banda analógico (‑3 dB): 100, 200, 350, 500 MHz, 1 GHz
• Tiempo de subida (1 GHz): < 350 ps
• Impedancia de entrada: 50 Ω ±1,5 % ; 1 MΩ ±1 % ∥ 12 pF (med.)
• Resolución vertical: ADC 12 bits ; hasta 18 bits en modo HD
• Tasa de muestreo (analógico, tiempo real): máx. 5 Gsample/s ; máx. 2,5 Gsample/s todos los canales simultáneamente
• Memoria de adquisición: estándar 125 Mpoints ; opcional hasta 500 Mpoints por canal
• Tasa máxima de adquisición: > 4 500 000 formas de onda/s
• Pantalla: 11,6″ LC TFT capacitiva, 1920 × 1080 (Full HD)
• Dimensiones (A×H×F): 375 mm × 233 mm × 163 mm ; Peso (nominal): 4,0 kg ; Altura en rack: 5 U
