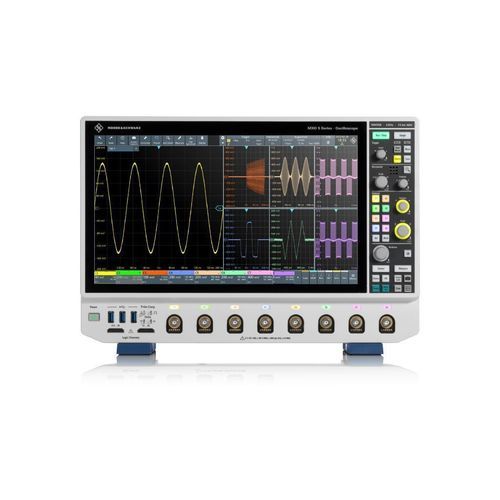

Osciloscopio digital R&S®MXO 5

analógicode sobremesamultivía

Resumen
La serie R&S®MXO 5 es una plataforma de osciloscopios de alto rendimiento disponible en versiones de 4 y 8 canales. Ofrece altas tasas de adquisición, memoria profunda y capacidades multispectrales para acelerar la depuración, la validación y las pruebas de producción de sistemas electrónicos.

Key Facts

• Canales: 4 u 8 canales analógicos; opción MSO hasta 16 canales digitales
• Ancho de banda: configurable por modelo y ampliable hasta 2 GHz
• Tasa de adquisición: > 4,5 millones de formas de onda/s; FFT de espectro > 50k FFT/s
• Resolución vertical: ADC de 12 bits; hasta 18 bits en modo HD
• Memoria estándar: 500 Mpoints por canal (ampliable opcionalmente a 1 Gpoint)

Características y ventajas

• Adquisición de alto rendimiento: arquitectura 8 canales alcanzando > 4,5 millones de adquisiciones/s y elevados rates multi‑canal.
• Alta fidelidad vertical: ADC 12 bits en todos los rates y arquitectura HD de 18 bits para mayor resolución y bajo ruido (~130 μV).
• Captura extendida: 500 Mpoints estándar por canal, memoria segmentada e historial para registros largos; opción a 1 Gpoint.
• Disparo avanzado: zone trigger en analógico, espectro y matemáticas; sensibilidad hasta 0,0001 div; bajo jitter y rearmado rápido.
• Análisis multispectral: múltiples espectros simultáneos, controles independientes de tiempo/frecuencia y alto rendimiento FFT para correlación RF/temporal.

Modelos disponibles

• R&S®MXO54-350 — 4 ch, 350 MHz
• R&S®MXO54-500 — 4 ch, 500 MHz
• R&S®MXO54-1000 — 4 ch, 1 GHz
• R&S®MXO54-2000 — 4 ch, 2 GHz
• R&S®MXO58-100 — 8 ch, 100 MHz
• R&S®MXO58-500 — 8 ch, 500 MHz

Descargas
Folleto del producto y hoja de datos completa (PDF) disponibles para descarga desde el fabricante.

Características / especificaciones técnicas

• Pantalla: 15.6 pulgadas Full HD con pantalla capacitiva
• Muestreo: hasta 5 GSa/s (2 canales) ; 2.5 GSa/s (4 canales) ; interpolado hasta 5 TSa/s
• Memoria: 500 Mpoints estándar por canal ; opción MXO5-B110 a 1 Gpoint
• Disparos: edge, glitch, width, runt, window, zone trigger, disparos de bus serie y modos avanzados
• E/S: puertos USB 3.1, RJ-45 GigE, HDMI 2.0, DisplayPort++ 1.3
• Dimensiones: 445 × 314 × 153 mm ; peso aprox. 9,0 kg
