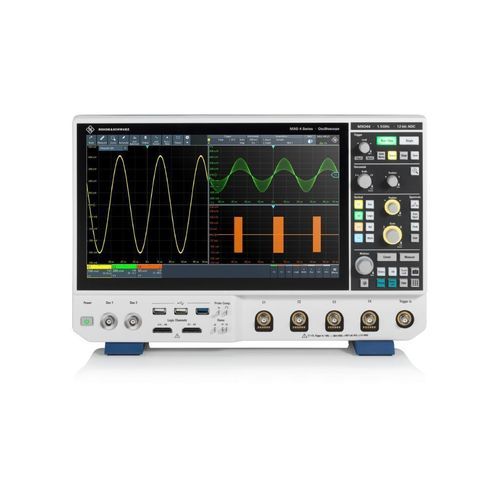

Osciloscopio digital R&S®MXO 4

analógicode sobremesade 4 canales

Resumen
La serie R&S®MXO 4 es una familia de osciloscopios de nueva generación diseñada para la detección rápida de anomalías, mediciones precisas y análisis espectral avanzado. Combina alta tasa de actualización en tiempo real, elevada resolución vertical y memoria profunda con una pantalla táctil capacitiva 13,3" Full HD y una interfaz intuitiva.

Datos clave

• Bandas: 200 MHz – 1,5 GHz
• Tasa de actualización: > 4,5 millones de formas de onda/s; adquisición espectral hasta 50.000 FFT/s (hasta 4 espectros)
• Resolución vertical: ADC de 12 bits (modo HD hasta 18 bits), ENOB hasta 10 bits
• Memoria estándar: 400 Mpoints por canal (opcional 800 Mpoints interleaved)
• Zone trigger en analógico, espectro y math

Tecnología de nueva generación
El MXO 4 ofrece ADC de 12 bits a todos los sample rates, memoria estándar muy profunda y una experiencia táctil prioritaria. Su arquitectura incrementa la captura en tiempo real (hasta ~90%) y permite mediciones de bajo nivel precisas en toda la banda analógica.

Características y beneficios

• Detección rápida de anomalías: > 4,5 M formas/s, captura en tiempo real hasta 90%, medidas automáticas rápidas incluyendo FFT y cursores
• Alta fidelidad de medición: ADC 12 bits a todos los sample rates, modo HD hasta 18 bits, escalado vertical hasta 500 μV/div, rango de offset ±5 V
• Mayor ventana de captura: 400 Mpoints estándar por canal, memoria segmentada (10 000 segmentos), modo historial (10 000 adquisiciones)
• Disparo preciso: sensibilidad 1/10 000 div, jitter ~1 ps, rearmado < 21 ns, filtros de disparo digitales y histéresis
• Herramientas espectrales avanzadas: hasta ~45 000 FFT/s, controles RF dedicados, listas de picos y hold max/min
• Productividad: R&S®SmartGrid, acceso rápido a herramientas, control remoto

Aplicaciones

• Pruebas electrónicas generales y RF
• Depuración de interfaces digitales de alta velocidad y decodificación de buses serie
• I+D en electrónica de potencia, automoción y aeroespacial
• Depuración EMC y pruebas de laboratorio/producción

Especificaciones técnicas (selección)

• Canales analógicos: 4
• Canales digitales opcionales (MSO): 16
• Bandas analógicas (‑3 dB): 200, 350, 500 MHz, 1 GHz, 1,5 GHz
• Tasa de muestreo (tiempo real): hasta 5 Gsample/s (2 canales), 2,5 Gsample/s (4 canales)
• Memoria de adquisición: 400 Mpoints estándar (por canal single); opcional MXO4‑B108: 800 Mpoints
• Tasa máxima de actualización: > 4.500.000 formas/s
• Pantalla: 13,3" Full HD capacitiva
• Dimensiones: 414 × 279 × 162 mm; Peso: aprox. 6,0 kg
