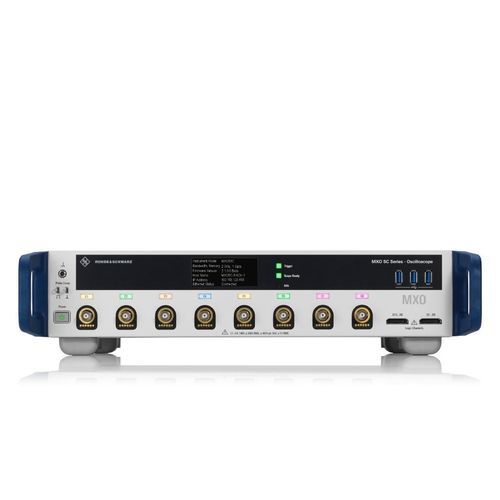

Osciloscopio digital R&S®MXO 5C

analógicode sobremesamultivía

Descripción general
El R&S®MXO 5C ofrece el rendimiento de la serie MXO 5 en un formato compacto de 2U para rack. Disponible en versiones de 4 y 8 canales con opciones de ancho de banda de 100 MHz a 2 GHz, proporciona memoria profunda, altas tasas de adquisición y control remoto por LAN mediante navegador integrado y panel frontal virtual.

Datos clave

• Ancho de banda: 4 canales: 350 MHz–2 GHz | 8 canales: 100 MHz–2 GHz
• Formato: 2U para montaje en rack y apilado
• Pantalla e‑ink integrada para IP y estado del equipo
• Zone trigger para señales analógicas, espectro y operaciones matemáticas
• Alto rendimiento de adquisición: >4,5 millones de formas/s; ADC 12 bits; memoria estándar 500 Mpoints

Funciones y ventajas

• Arquitectura MXO 5 en carcasa 2U para banco o rack
• 4 u 8 canales analógicos simultáneos; opción MSO hasta 16 canales digitales
• Captura con memoria profunda (500 Mpoints estándar; opción 1 Gpoints)
• Triggers avanzados y alta sensibilidad; muestreo hasta 5 Gsample/s en 2 canales
• Apilable para aumentar el recuento de canales (hasta 16 canales)
• Salida a pantalla externa vía HDMI/DisplayPort y soporte táctil USB
• Control remoto: interfaz web, panel frontal virtual, compatibilidad SCPI y archivos MXO

Modelos disponibles (extracto)
R&S®MXO5C-43 | 350 MHz | 4 ch | 21.500 USD
R&S®MXO5C-45 | 500 MHz | 4 ch | 26.790 USD
R&S®MXO5C-41 | 1 GHz | 4 ch | 33.940 USD
R&S®MXO5C-42 | 2 GHz | 4 ch | 38.040 USD
R&S®MXO5C-81 | 100 MHz | 8 ch | 23.820 USD
R&S®MXO5C-82 | 200 MHz | 8 ch | 28.460 USD
R&S®MXO5C-83 | 350 MHz | 8 ch | 35.070 USD
R&S®MXO5C-85 | 500 MHz | 8 ch | 44.330 USD
R&S®MXO5C-810 | 1 GHz | 8 ch | 56.240 USD
R&S®MXO5C-820 | 2 GHz | 8 ch | 62.900 USD

Documentos disponibles

• Folleto del producto (inglés)
• Especificaciones técnicas (inglés)

Aplicaciones / Casos de uso

• Bancos de prueba de alta densidad (montaje 2U en rack)
• Análisis en tiempo y frecuencia con memoria profunda
• Electrónica de potencia, pruebas de interfaces digitales de alta velocidad, análisis RF y de espectro
• Mediciones y automatización remota vía LAN / UI web / SCPI

Especificaciones técnicas (seleccionadas)

• Canales analógicos: 4 o 8; MSO opcional: hasta 16 canales digitales
• Ancho de banda analógico (–3 dB): 100 MHz–2 GHz según modelo
• Tasa de muestreo (tiempo real): hasta 5 Gsample/s (2 ch); 2.5 Gsample/s (4 ch)
• Memoria de adquisición: estándar 500 Mpoints; opción 1 Gpoints (B110)
• Tasa máxima de adquisición: >4.500.000 formas/s
• Resolución vertical: hasta 18 bit (modo HD); ADC nativo 12 bit
• Dimensiones (A×Al×F): 445 × 105 × 405 mm; Peso: 8,7 kg (nom.)
• Interfaces: USB 3.1 frontal/trasero, RJ‑45 GigE, HDMI 2.0, DisplayPort++ 1.3
