Electroválvula servo asistido R series
de 2 víasNANC

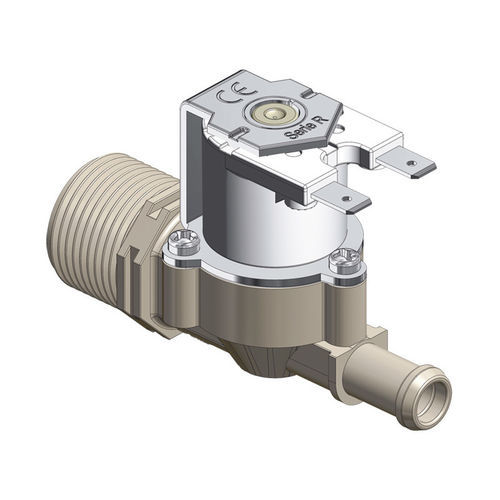

Electroválvula servo asistido - R series - RPE srl - de 2 vías / NA / NC
Electroválvula servo asistido - R series - RPE srl - de 2 vías / NA / NC
Añadir a mis favoritos
Añadir al comparador

Características

Modo de funcionamiento
servo asistido
Vías/posiciones
de 2 vías
Función
NC, NA
Medio
agua, para agua potable, para productos alimentarios
Configuración
de poliamida, de acero inoxidable
Conexión al proceso
G 1/2, G 3/4
Otras características
electromagnética, biestable
Material de la junta
NBR
DN

Máx.: 10 mm
(0,394 in)

Mín.: 8 mm
(0,315 in)

Temperatura

Máx.: 60 °C
(140 °F)

Mín.: 25 °C
(77 °F)

Presión

Máx.: 10 bar
(145 psi)

Mín.: 0,2 bar
(2,9 psi)

Descripción

Descripción general del producto Serie R Simple: electroválvula 2/2, dn 10mm, servoasistida, NC (normalmente cerrada), 1 salida. Adecuada para el uso con agua potable. También disponible con accionamiento directo y en versión NO (normalmente abierta) y biestable. Puede utilizarse como electroválvula de entrada, para carga de agua. Instalación En cualquier posición - Opcional: Soporte de montaje de plástico o metal Aplicaciones
  • Todas las aplicaciones de control automático de agua.
  • Válvula de entrada de agua: Café & Té, equipos de alimentación, máquinas de hielo, electrodomésticos, bañeras de hidromasaje, dispensadores de agua, aplicaciones marinas, etc.
Especificaciones físicas
  • Cuerpo de la válvula: PA 66 - 30% GF
  • Diafragma: NBR; LSR
  • Núcleo: Acero inoxidable
  • Bobinas: Clase F (155°)
  • Montaje: Tornillos autorroscantes
Especificaciones de trabajo
  • Presión de trabajo: 0,2 - 10 bar
  • Temperatura ambiente: Tu 60 °C
  • Temperatura del fluido: Tm 25 °C - Tm 60 °C - ED 100% ; Tm 90 °C (3 min ON - 5 min OFF)
  • Orificio: DN 8mm; DN 10mm
  • Control: Normalmente cerrado (NC); Normalmente abierto (NO); Enclavamiento (LC)
  • Dirección del fluido: Unidireccional
  • KV 90°: 21,55 L/min
  • KV 180°: 16,96 L/min
Conexiones eléctricas
  • Fastón 6,3 x 0,8 mm
  • Hilos unipolares máx. 5000
  • Hilos bipolares máx. 5000
Conexiones hidráulicas IN: Rosca macho 3/4"; Rosca macho 3/4" GHT; Rosca macho 1/2"; Acoplamiento rápido 1/4"; Acoplamiento rápido 6mm; Acoplamiento rápido 8mm; Acoplamiento rápido 10mm SALIDA: Rosca macho 3/4"; Rosca macho 3/4" GHT; Rosca macho 1/2"; Acoplamiento rápido 1/4"; Acoplamiento rápido 6mm; Acoplamiento rápido 8mm; Acoplamiento rápido 10mm MOQ
  • Sencillo 90°: 120 unidades
  • Sencillo 180°: 160 unidades
Fichas técnicas de 90° (tabla) Modelo | IN | OUT | Filtro | Regulador IN | Check IN | Restrictor OUT | Check OUT | Soporte | Rosca IN 3/4" GHT R181 | 3/4" M | Cola de manguera 6,5 mm | ✓ | ✓ | | | | | | ✓ | R155 3/4" M Cola de manguera 13 mm (DN 10 mm) R190 | 3/4" M | 3/8 "M | ✓ | ✓ | ✓ | | ✓ | | | ✓ | | | ✓ | | R161 | 3/4" M | Espiga 10 mm | ✓ | ✓ | ✓ | | ✓ | | | ✓ | | | | | ✓ | | | | | | | R183 3/4" M Conexión rápida JG 6 mm R189 | 3/4" M | Conexión rápida JG 8 mm R180 | 3/4" M | Conexión rápida JG 10 mm R185 | 3/4" M | Conexión rápida JG 12 mm Fichas técnicas 180° (tabla) Modelo | IN | OUT | Filtro | Regulador IN | Válvula de retención IN | Restrictor OUT | Válvula de retención OUT | Soporte | Rosca IN 3/4" GHT R153 | 3/4" M | Cola de manguera 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | | ✓ R153 GHT | 3/4" M GHT | Cola de manguera 10 mm | ✓ | ✓ | | ✓ | ✓ | ✓ | ✓ ✓ R154 | 3/4" M | Cola de manguera 13 mm | ✓ | ✓ | ✓ | ✓ | ✓ ✓ | ✓ ✓ ✓ R156 | 3/4" M | 1/4" M | ✓ | ✓ | ✓ | ✓ ✓ | ✓ | ✓ ✓ ✓ ✓ R157 | 3/4" M | 3/4" M | ✓ | ✓ | ✓ | | | ✓ | ✓ R158 | 3/4" M | Espiga 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ ✓ | ✓ ✓ ✓ ✓ R173 | 3/4" M GHT | Conexión rápida 1/4" | ✓ | ✓ | | ✓ | ✓ | ✓ | ✓ | ✓ ✓ R163 | 3/4" M | Conexión rápida 6 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ ✓ ✓ R159 | 3/4" M | Conexión rápida 8 mm | ✓ | | ✓ | ✓ | ✓ | ✓ | ✓ ✓ ✓ R160 | 3/4" M | Conexión rápida 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ ✓ ✓ R164 | 3/4" M | Conexión rápida 12 mm | ✓ | ✓ | ✓ | | | ✓ | | ✓ Fichas técnicas de modelos adicionales (tabla) Modelo | IN | OUT | Filtro | Regulador IN | Check IN | Restrictor OUT | Check OUT | Soporte | Rosca IN 3/4" GHT | Nota 90° R191 | 1/2" M | 1/2" M | | | | ✓ | | ✓ | 180° R193 | Conexión rápida 6 mm | 3/8" M | | | | ✓ | | | | | | | | | 180° R165 Conexión rápida de 8 mm Conexión rápida de 10 mm 180° R178 Conexión rápida de 10 mm Conexión rápida de 6 mm 180° R174 Conexión rápida 10 mm Conexión rápida 8 mm Características / especificaciones técnicas
  • Tipo: electroválvula 2/2, servoasistida
  • Nom comercial / modèle: Serie R Simple
  • Orificio / DN: DN 8 mm; DN 10 mm
  • Materiales: cuerpo PA66-30%GF, diafragma NBR/LSR, núcleo acero inoxidable
  • Clase de bobina: F (155 °C)
  • Rango de presión de trabajo: 0.2 - 10 bar
  • Temperatura del fluido: hasta 60 °C continua; intermitente hasta 90 °C (3 min ON - 5 min OFF)
  • Opciones de conexión eléctrica: Faston 6,3x0,8 mm, cables unipolares/bipolares
  • Opciones de conexión hidráulica: roscas múltiples y acoplamientos rápidos (3/4", 1/2", 1/4", acoplamientos rápidos 6/8/10/13mm, variantes GHT)
  • Opciones de control: NC (normalmente cerrado), NO (normalmente abierto), enclavamiento (LC)
  • Coeficientes de caudal: KV 90° = 21,55 L/min; KV 180° = 16,96 L/min
  • Preparación: versión 90° 120 unidades; versión 180° 160 unidades

---

Traducción automática  (ver el original en inglés)
