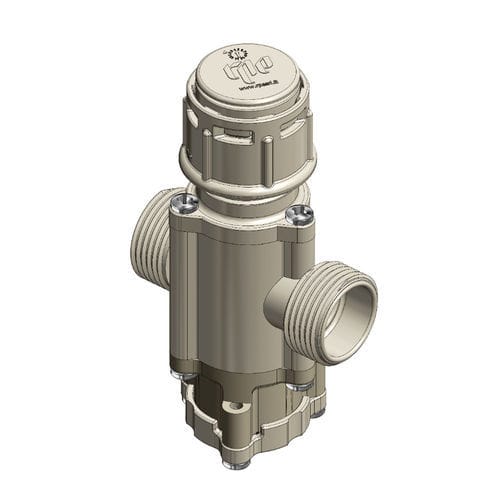

Electroválvula servo asistido R Dual 004

de 2 víasNANC

Producto
R Series Dual 004

Característica física

• Cuerpo de válvula: PA 66 - 30% fibra de vidrio (FV)

Especificaciones de trabajo

• Presión de trabajo: 0,2 - 10 bar
• Temperatura ambiente (Tu): hasta 60° C
• Temperatura del fluido (Tm): 25° C (indicativa)
• Opciones de control: Normalmente cerrado (NC), Normalmente abierto (NO), Biestable (LC)
• Dirección del fluido: Unidireccional

Conexiones eléctricas

• Faston 6,3 x 0,8 mm
• Longitud máxima cables unipolares: 5000 mm
• Longitud máxima cables bipolares: 5000 mm

Conexiones hidráulicas

• Entrada: rosca 3/4" macho
• Salida: rosca 3/4" macho

Piloto

• Diafragma: NBR; LSR; EPDM
• Núcleo: Acero inoxidable
• Bobinas: Clase F (155° C)
• Montaje: Tornillos autorroscantes

Medidor de flujo

• Cuerpo del medidor: POM
• Montaje: Tornillos autorroscantes

Limitador de presión

• Cuerpo del limitador: PA 66 - 30% fibra de vidrio
• Tapa del limitador: PA 66 - 30% fibra de vidrio
• Junta: Silicona
• Diafragma: EPDM + textil
• Núcleo: POM
• Partes de estanqueidad: PA 66 - 30% fibra de vidrio

Filtro

• Cuerpo del filtro: PA 66 - 30% fibra de vidrio
• Tapa del filtro: PA 66 - 30% fibra de vidrio
• Junta: Silicona
• O-Ring: NBR; LSR
• Malla del filtro: Acero inoxidable
• Orificio del filtro: ND 10 mm

Hojas de datos (tabla de compatibilidad)
Encabezado: PILOTO | REDUCTOR DE PRESIÓN | MEDIDOR DE FLUJO | FILTRO
PILOTO → | NO POSIBLE | NO POSIBLE | SÍ | SIN SENTIDO
REDUCTOR DE PRESIÓN → | NO POSIBLE | NO POSIBLE | SÍ | SÍ
MEDIDOR DE FLUJO → | Hoja técnica (medidor de flujo) | SÍ | SIN SENTIDO | SIN SENTIDO
FILTRO → | SÍ | Hoja técnica (reductor de presión/filtro) | SÍ | SÍ


Hoja técnica adicional (conexiones / compatibilidad módulos)
Encabezado: Conexión | Regulador de flujo | Reductor de caudal | Filtro | Válvula de retención
IN | 3/4" M | NO | NO | NO | NO
OUT | 3/4" M | NO | NO | NO | NO


Imágenes adicionales
Varias imágenes detalladas del producto disponibles (vistas del filtro, IN/OUT, funciones de la serie).


Características técnicas / especificaciones

• Producto: R Series Dual 004
• Cuerpo de válvula: PA 66 - 30% fibra de vidrio
• Rango de presión de trabajo: 0,2 - 10 bar
• Temperatura ambiente máxima: 60° C
• Temperatura del fluido indicativa: 25° C
• Opciones de control: NC, NO, Biestable
• Dirección del fluido: Unidireccional
• Conexiones eléctricas: Faston 6,3 x 0,8 mm; cables unipolares/bipolares hasta 5000 mm
• Conexiones hidráulicas: Entrada/Salida rosca 3/4" macho
• Diafragmas piloto: NBR, LSR, EPDM; núcleo acero inoxidable; bobinas Clase F (155° C)
• Cuerpo del medidor de flujo: POM
• Materiales del reductor de presión: PA 66 - 30% fibra de vidrio; junta silicona; diafragma EPDM + textil; núcleo POM
• Filtro: cuerpo y tapa PA 66 - 30% fibra de vidrio; junta silicona; O-ring NBR/LSR; malla inox; orificio ND 10 mm
