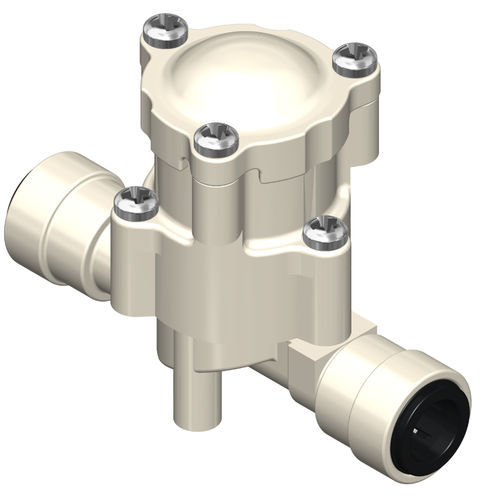

Regulador de presión para agua R

de diafragmade EPDMde silicona

Resumen del producto

• Reductor de presión R Series: dispositivo de presión de salida fija para el control de agua y fluidos. Disponible en varias presiones de salida fija y compatible con instalaciones R Series (R Single, R Mini, R Componible, R Modular, R Universal).

Instalación

• Instalable en cualquier posición; soportes de fijación en plástico o metal o tornillos de fijación opcionales para su sujeción.

Aplicaciones

• Electrodomésticos
• Hornos industriales
• Distribuidores de agua
• Instalaciones de agua y sanitarias
• Tinas y duchas hidromasaje multifunción
• Sistemas de riego

Especificaciones físicas

• Cuerpo: PA 66 - 30 % fibra de vidrio (FV)
• Tapa: PA 66 - 30 % FV
• Sello: silicona
• Diafragma: EPDM reforzado
• Núcleo: resina acetal
• Agujeros: DN 10 mm; DN 11 mm

Especificaciones de trabajo

• Presión máxima de entrada: 10 bar
• Temperatura ambiente: hasta 60 °C
• Temperatura del fluido (típica): 25 °C
• Dirección del fluido: unidireccional
• Presiones de salida fijas disponibles: 0,4; 0,5; 1,2; 1,5; 2,0; 3,0; 4,0 bar
• Agujero secundario: DN 5 mm

Conexiones hidráulicas

• Rosca macho: 1/4"; 3/8"; 1/2"; 3/4"
• Rosca hembra: 1/8"; 1/4"; 3/8"; 1/2"
• Espiga: 10 mm; 13 mm
• Opciones de conexión rápida: 1/4"; 3/8"; 6 mm; 8 mm; 10 mm; 15 mm

Cantidad mínima de pedido (MOQ)

• Versión 90°: 120 pcs
• Versión 180°: 160 pcs

Modelos (resumen)
0,4 bar | Instalaciones R Series: R Single / R Mini / R Componible / R Modular / R Universal | Presión de entrada: Max 10 bar; Presión de salida: 0,4 bar | Ficha técnica y diagrama disponibles
0,5 bar | Instalaciones R Series: R Single / R Mini / R Componible / R Modular / R Universal | Presión de entrada: Max 10 bar; Presión de salida: 0,5 bar | Ficha técnica y diagrama disponibles
1,2 bar | Instalaciones R Series: R Single / R Mini / R Componible / R Modular / R Universal | Presión de entrada: Max 10 bar; Presión de salida: 1,2 bar | Ficha técnica y diagrama disponibles
1,5 bar | Instalaciones R Series: R Single / R Mini / R Componible / R Modular / R Universal | Presión de entrada: Max 10 bar; Presión de salida: 1,5 bar | Ficha técnica y diagrama disponibles
2,0 bar | Instalaciones R Series: R Single / R Mini / R Componible / R Modular / R Universal | Presión de entrada: Max 10 bar; Presión de salida: 2,0 bar | Ficha técnica y diagrama disponibles
3,0 bar | Instalaciones R Series: R Single / R Mini / R Componible / R Modular / R Universal | Presión de entrada: Max 10 bar; Presión de salida: 3,0 bar | Ficha técnica y diagrama disponibles
4,0 bar | Instalaciones R Series: R Single / R Mini / R Componible / R Modular / R Universal | Presión de entrada: Max 10 bar; Presión de salida: 4,0 bar | Ficha técnica y diagrama disponibles

Información adicional

• Dibujos técnicos y vistas dimensionales disponibles para las variantes R Single y dual; ficha técnica PDF y diagramas de presión incluidos en los documentos del producto.

Características / especificaciones técnicas

• Serie: R Series
• Material cuerpo y tapa: PA 66 - 30 % FV
• Sello: silicona; Diafragma: EPDM reforzado
• Núcleo: resina acetal
• Presiones de salida fijas disponibles: 0,4; 0,5; 1,2; 1,5; 2,0; 3,0; 4,0 bar
• Presión máxima de entrada: 10 bar
• Temperaturas de funcionamiento: ambiente hasta 60 °C; fluido típicamente 25 °C
• Dirección del fluido: unidireccional
• Conexiones hidráulicas: diversas roscas macho/hembra, espigas y opciones de conexión rápida
• MOQ: 120 pcs (90°); 160 pcs (180°)
