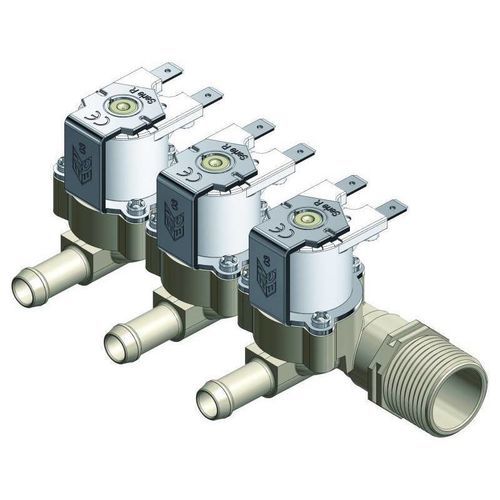

Electroválvula servo asistido RM series

de 2/2 víasNANC

Descripción
Serie R Modular: electroválvula 2/2 servoasistida, DN 11 mm, normalmente cerrada (NC). 1 entrada y salidas múltiples con PG10 mm. Apta para agua potable. También disponible con accionamiento directo y en versiones normalmente abierta (NO) y biestable.

Instalación
Montaje en cualquier posición. Soporte de fijación opcional en plástico o metal para una sujeción segura.

Aplicaciones

• Vírgenes de hidromasaje
• Duchas hidromasaje multifunción
• Dispensadores de agua
• Sistemas de riego para terrazas y jardines
• Hornos industriales
• Sanitario

Especificaciones físicas
Cuerpo de la válvula: PA 66 - 30% fibra de vidrio
Diafragmas: NBR; LSR; EPDM
Núcleo: acero inoxidable
Bobinas: Clase F (155 °C)
Montaje: tornillos autorroscantes para acceso de mantenimiento

Especificaciones de trabajo
Presión de trabajo: 0,2 - 10 bar
Temperatura ambiente: hasta 60 °C
Temperatura del fluido: 25 °C - 60 °C (ED 100%); intermitente hasta 90 °C (3 ON - 5 OFF)
Diámetro de paso: DN 11 mm
Modos de actuación: Normalmente cerrada (NC); Normalmente abierta (NO); Biestable
Dirección del fluido: unidireccional
KV (1 salida): 20,74 L/min

Conexiones eléctricas

• Faston 6,3 x 0,8 mm
• Cables unipolares hasta 5000 mm
• Cables bipolares hasta 5000 mm

Cantidad mínima de pedido (MOQ)
Mod. RM 1100 - 120 pcs
Mod. RM 1200 - 80 pcs
Mod. RM 1300 - 40 pcs
Mod. RM 1400 - 24 pcs
Mod. RM 1700 - 24 pcs

Hoja de datos
Modelo; Entrada; Salida; Orificio; M.O.Q.; Filtro; Regulador IN; Check IN; Soporte; Reductor OUT; Check OUT
RM 1100; 3/4" M; 1 PG10 mm; 11 mm; 120; ✓; ✓; ✓; ✓; ✓; ✓
RM 1200; 3/4" M; 2 PG10 mm; 11 mm; 80; ✓; ✓; ✓; ✓; ✓; ✓
RM 1300; 3/4" M; 3 PG10 mm; 11 mm; 40; ✓; ✓; ✓; ✓; ✓; ✓
RM 1400; 3/4" M; 4 PG10 mm; 11 mm; 24; ✓; ✓; ✓; ✓; ✓; ✓
RM 1700; 3/4" M; 7 PG10 mm; 11 mm; 24; ✓; ✓; ✓; ✓; ✓; ✓

Características / Especificaciones técnicas

• Cuerpo: PA66 - 30% fibra de vidrio
• Diafragma: NBR, LSR, EPDM
• Núcleo: acero inoxidable
• Bobina: Clase F (155 °C)
• Montaje: con tornillos para inspección
• Presión de trabajo: 0,2 - 10 bar
• Temperatura ambiente: hasta 60 °C
• Temperatura del fluido: 25 °C - 60 °C (ED 100%); hasta 90 °C con ciclo 3 ON - 5 OFF
• Diámetro nominal: DN 11 mm
• Tipos de actuación: NC, NO, biestable
• Dirección del fluido: unidireccional
• Caudal (KV 1 salida): 20,74 L/min
• Conexión eléctrica: Faston 6,3 x 0,8 mm; cables hasta 5000 mm
