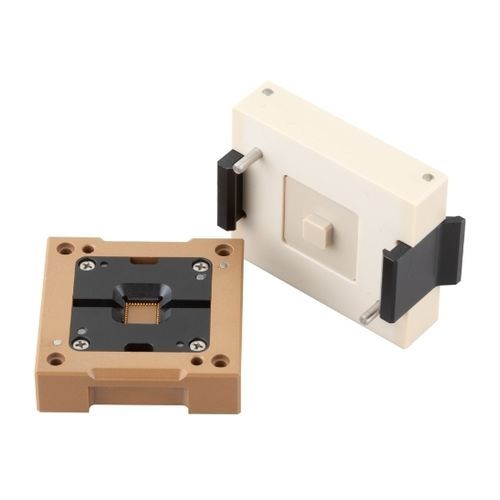

El zócalo IC HC-C de Seiken está diseñado para aplicaciones de alta corriente, con una estructura de resorte de hoja patentada que ofrece una capacidad de transporte de corriente excepcional por terminal. Diseñado para estabilidad y fiabilidad, el HC-C asegura un rendimiento eléctrico constante, incluso en condiciones exigentes.
- A diferencia de los zócalos convencionales donde los terminales están incrustados en carcasas de resina, Seiken ofrece la opción de carcasas metálicas en regiones de alta corriente, como alrededor de los electrodos emisores. Esta innovación disipa eficazmente tanto el calor como la corriente, minimizando la degradación de los terminales (por ejemplo, pérdida de carga) y extendiendo la vida útil del zócalo. Además, los diseños de zócalos pueden personalizarse para permitir la extracción de señales individuales para los terminales emisores y de puerta, incluso con disposiciones complejas de electrodos periféricos.
- Seiken ofrece zócalos IC completamente personalizados y dispositivos de inspección para cumplir con los requisitos exactos de prueba.
Especificaciones Generales
- Los terminales estándar generalmente se montan en carcasas de resina. Sin embargo, para los electrodos emisores que requieren alta corriente, se pueden usar carcasas metálicas en su lugar. Esto mejora el manejo de la corriente y la disipación de calor, reduciendo el riesgo de degradación de los terminales, como la reducción de la fuerza del resorte. Además, están disponibles configuraciones que separan la extracción de señales de los terminales emisores y de puerta, permitiendo un diseño de electrodos flexible.
Condiciones de Prueba
- Paso soportado 0.3: Capacidad de corriente (Resina/Metal) 25A / 40A
- Paso soportado 0.4: Capacidad de corriente (Resina/Metal) 50A / 75A
Características Clave y Ventajas
- Diseño superior de alta corriente y disipación de calor: Disipa eficientemente el calor y la corriente, logrando durabilidad y manteniendo un rendimiento estable incluso bajo operación intensiva de alta corriente.
- Diseño personalizado integral: Seiken proporciona un servicio completo, desde el diseño inicial hasta la fabricación final, basado en el tamaño, forma y condiciones de prueba específicas de su dispositivo. Producción flexible a partir de una sola unidad, permitiendo una adopción fácil incluso en la etapa de desarrollo de prototipos.
Bloques HC-C (High Current Cube)
- Para mejorar la versatilidad y la rentabilidad, Seiken ofrece un bloque HC-C universal como producto estándar. A pesar de su tamaño compacto (aproximadamente 10 mm a lo largo del lado largo), cada bloque admite hasta ocho terminales de alta corriente, manejando una capacidad de corriente total de hasta 400A por bloque.
Características y Aplicaciones (Para módulos de potencia):
- Organice libremente los bloques para adaptarse a la disposición y requisitos de prueba de su dispositivo.
- Combine múltiples bloques para manejar corrientes de 400A × número de bloques.
- Acomode fácilmente los pasos de plomo no estándar que son difíciles para los diseños de zócalos convencionales.
- Mejore la flexibilidad de las pruebas para módulos de potencia y aplicaciones personalizadas.
Seiken puede integrar bloques HC-C en diseños de zócalos IC completamente personalizados, ofreciendo la combinación ideal de flexibilidad y rendimiento para su entorno de inspección.
Ejemplos de Aplicación:
- Transistores
- SON
- SOP
- QFN
- Paquetes QFP
- Módulos de Potencia
Características / Especificaciones Técnicas:
- Capacidad de corriente alta por terminal: hasta 75A (carcasa metálica)
- Opciones de carcasa estándar y metálica para terminales
- Personalizable para extracción de señales individuales (emisor/puerta)
- Bloque HC-C universal: hasta 400A por bloque, 8 terminales por bloque
- Paso soportado: 0.3mm (25A resina/40A metal), 0.4mm (50A resina/75A metal)
- Adecuado para módulos de potencia, transistores, SON, SOP, QFN, paquetes QFP
- Diseño personalizado y producción flexible (desde una sola unidad hasta producción en masa)
