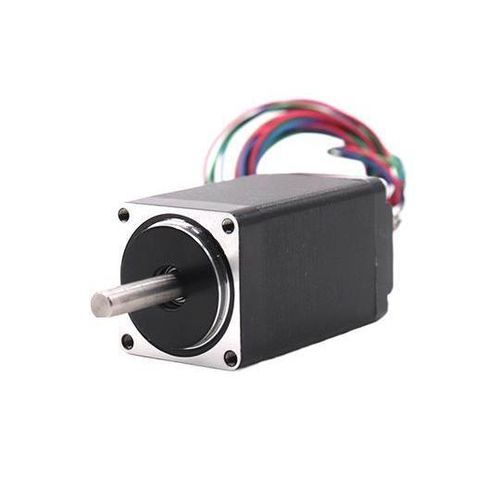

Motor paso a paso 28BYGH

paso a paso 2 fasesbifásico24 V

Descripción general
La serie 28BYGH es un motor paso a paso bifásico en lazo abierto de 1,8° fabricado por Shanghai Siheng Motor Manufacturing Co., Ltd. Está disponible en seis variantes de modelo. Error de posición típico: ±0,09°. Los parámetros eléctricos y mecánicos clave varían según el modelo para adaptarse a diferentes aplicaciones industriales.

Modelos

• Seis variantes disponibles (ejemplo: 28BYGH232-0674).

Características eléctricas y de rendimiento

• Ángulo de paso: 1,8° (error de posición típico ±0,09°).
• Tensión nominal: 2,66–6,2 V (variable según el modelo).
• Corriente nominal: 0,67–0,95 A (variable según el modelo).
• Tipo de accionamiento: accionamiento por corriente constante (alimentación recomendada del driver: 24 V).
• Excitación: 2 fases.
• Par de retención: 0,43–1,2 kg·cm (según el modelo).

Características mecánicas

• Longitud del motor: aproximadamente 32–51 mm (dependiendo del modelo).
• Peso: aproximadamente 110–200 g (dependiendo del modelo).
• Diámetro del eje: 5 mm.
• Montaje: 4 orificios de fijación M2.5 (ver planos dimensionales).

Aislamiento y seguridad

• Clase de aislamiento: Clase B.
• Tensión de aislamiento: 500 V.
• Resistencia de aislamiento: 100 Ω.

Cableado y secuencia de excitación

• Códigos de color del cableado: BLK / GREEN = Fase A, RED / BLUE = Fase B.
• Se proporcionan las secuencias de excitación bifásicas estándar.

Curvas de rendimiento y documentación
Se incluyen curvas par-velocidad y otros gráficos de rendimiento para ayudar en la selección y el diseño de aplicaciones.

Planos de instalación
Se proporcionan planos dimensionales detallados, incluyendo el patrón de orificios de montaje (4-M2.5), diámetro del eje (5 mm) y opciones de longitud total. Consulte los dibujos para medidas precisas por modelo.

Especificaciones técnicas

• Serie: serie 28BYGH.
• Ángulo de paso: 1,8° (±0,09° típico).
• Modelos disponibles: 6 variantes (p. ej., 28BYGH232-0674).
• Tensión nominal: 2,66–6,2 V.
• Corriente nominal: 0,67–0,95 A.
• Par de retención: 0,43–1,2 kg·cm.
• Método de accionamiento: accionamiento por corriente constante (alimentación del driver típica 24 V).
• Excitación: 2 fases.
• Clase de aislamiento: B; tensión de aislamiento: 500 V; resistencia de aislamiento: 100 Ω.
• Longitudes de motor: aprox. 32–51 mm.
• Peso: aprox. 110–200 g.
• Diámetro del eje: 5 mm.
• Agujeros de montaje: 4-M2.5.
• Incluye curvas par-velocidad y definiciones de cableado codificadas por color.
