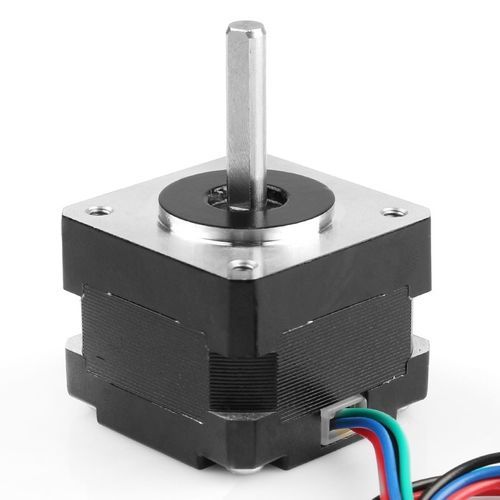

Motor paso a paso 35BYGH

paso a paso 2 fasespaso a paso híbridobifásico

Descripción
Motor paso a paso bifásico en lazo abierto 35BYGH fabricado por Shanghai Siheng Motor Manufacturing Co., Ltd. La familia de productos incluye 6 modelos (35BYGH220-0404 a 35BYGH236-1004). Los datos técnicos incluyen curvas par‑velocidad, definiciones de cableado codificadas por color para las fases A/B y dimensiones de instalación para apoyar la selección e integración mecánica.

Características principales

• Motor paso a paso híbrido bifásico en configuración de lazo abierto
• Ángulo de paso: 1,8°
• Diseñado para control por corriente constante
• Cableado codificado por colores para identificar fácilmente las fases (A/B)
• Disponible en varias longitudes y variantes de par

Notas

• El fabricante facilita curvas par‑velocidad y planos de instalación por modelo para ayudar en la selección.
• La clase de aislamiento y las recomendaciones de accionamiento varían según el modelo; consulte las especificaciones técnicas para más detalles.

Características / especificaciones técnicas

• Serie de modelos: 35BYGH (6 modelos: 35BYGH220-0404 a 35BYGH236-1004)
• Ángulo de paso: 1,8°
• Tensión nominal: 2,7 V a 10 V (varía según el modelo)
• Corriente nominal: 0,4 A a 1,0 A (varía según el modelo)
• Par de retención: 0,5 a 1,4 kg·cm (varía según el modelo)
• Longitud del motor: 20 mm a 36 mm (varía según el modelo)
• Peso: aprox. 100 g a 180 g (varía según el modelo)
• Clase de aislamiento: Clase B
• Accionamiento recomendado: control por corriente constante (24 V recomendado)
• Excitación: 2 fases
• Tensión de aislamiento: 500 V
• Resistencia de aislamiento: 100 Ω
