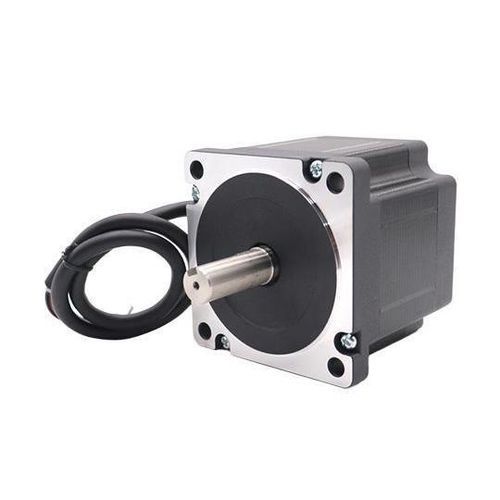

Motor paso a paso 86BYGH1.8

paso a paso 2 fasesbifásico24 V

Descripción del producto
La serie 86BYGH1.8 es un motor paso a paso de 1,8° de dos fases (bipolar) en lazo abierto de Shanghai Siheng Motor Manufacturing Co., Ltd., disponible en cinco modelos con longitudes de 60 a 160 mm. La serie proporciona los parámetros eléctricos y mecánicos fundamentales para la integración en sistemas de control de movimiento industriales y la selección de componentes.

Modelos

• Cinco modelos: 86BYGH260-3004 a 86BYGH2160-4004 (longitudes del motor: 60, 80, 100, 120, 160 mm)

Parámetros eléctricos y mecánicos

• Ángulo por paso: 1,8°
• Fase: dos fases (bipolar)
• Tensión nominal: 3,3–6,9 V
• Corriente nominal: 3–4 A
• Par de retención: 2,8–12 kg·cm
• Peso: 1.700–5.500 g
• Opciones de longitud: 60, 80, 100, 120, 160 mm
• Clase de aislamiento: B
• Recomendación de accionamiento: controlador de corriente constante (24 V)
• Tensión de aislamiento: 500 V
• Resistencia de aislamiento: 100 MΩ

Aplicaciones y guías de instalación

• Aplicaciones típicas: automatización industrial, robótica, máquinas CNC y equipos automatizados
• Seleccione el modelo en función del par de retención requerido y la longitud del motor; verifique la compatibilidad de corriente del controlador (3–4 A)
• Use el controlador de corriente constante recomendado a 24 V para un rendimiento estable
• Consulte los planos de instalación para dimensiones del eje, de montaje y de conectores durante la integración

Documentación incluida

• Curvas par–velocidad para cada modelo para ayudar en la selección
• Dibujos de instalación y dimensiones (patrones de orificios de montaje, dimensiones del eje)
• Imágenes del producto que muestran el motor y los detalles de montaje
