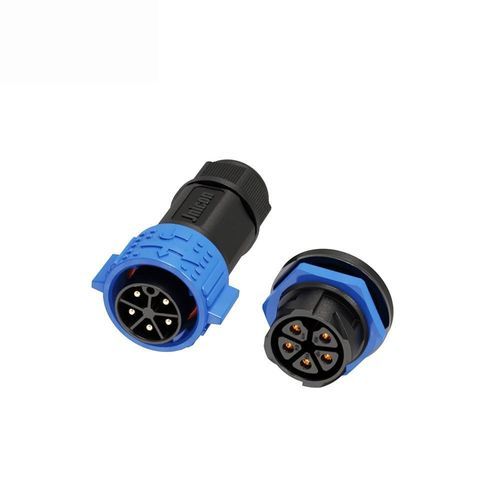

Conector de alimentación eléctrica

de cable a cablepush-to-lockM25

Resumen del producto

• Conector de alimentación estanco de 5 polos 30A con bloqueo por pulsador y protección IP67 para iluminación LED exterior y equipos marinos.
• Diseño multipolar 30A – contactos de aleación de cobre Φ2.7mm que soportan 30A a 300V para una alimentación estable en sistemas multicircuito.
• Mecanismo de bloqueo por pulsador – conexión/desconexión rápida sin herramientas con diseño autolock y rendimiento antivibración para entornos exigentes.
• IP67 resistente al agua y al polvo – construcción totalmente sellada que protege contra la entrada de agua y polvo; apto para uso exterior y marino.
• Amplia compatibilidad de cableado – compatible con cables de 1.0mm²–6mm² (18–9 AWG) con diámetro exterior máximo Φ16mm.
• Duradero y seguro – carcasa de plástico técnico autoextinguible UL94 V‑0 y contactos de aleación de cobre; rango de operación -40℃ – 105℃.
• Certificaciones globales – modelos disponibles con ISO9001, CE, UL y RoHS.

Especificaciones del producto (tabla)
Detalle del producto | Especificación 1 | Especificación 2 | Especificación 3 | Especificación 4
Número de pines | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Diámetro de pin x número | φ3.5mm | φ3.5mm | φ3.5mm | 2.7mm
Corriente nominal | 50A | 50A | 50A | 30A
Voltaje nominal | 500V | 500V | 500V | 300V
Tensión de resistencia | 2500V | 2500V | 2500V | 1500V
Sección de cable | 1.0mm²~6mm² (18~9 AWG) | 1.0mm²~6mm² (18~9 AWG) | 1.0mm²~6mm² (18~9 AWG) | 1.0mm²~6mm² (18~9 AWG)
Rango de diámetro | MAX φ16mm | MAX φ16mm | MAX φ16mm | MAX φ16mm
Nivel de protección | IP67 | IP67 | IP67 | IP67
Método de conexión | Bloqueo por pulsador | Bloqueo por pulsador | Bloqueo por pulsador | Bloqueo por pulsador
Nivel de resistencia a la combustión | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Temperatura de funcionamiento | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificación | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Notas técnicas adicionales

• Material de contacto: aleación de cobre (contactos Φ2.7mm para la configuración de 5 pines soportando 30A a 300V).
• Material de la carcasa: plástico técnico autoextinguible conforme a UL94 V‑0.
• Diseñado para entornos con vibraciones con acoplamiento y desacoplamiento sin herramientas mediante bloqueo por pulsador.
• Sellado IP67 adecuado para inmersión temporal (exposición marina y al aire libre); pueden estar disponibles protecciones superiores (por ejemplo, IP68/IP69K) como opciones custom para modelos específicos.

Características técnicas / Especificaciones

• Serie / Modelo: M25
• Configuración: 5 Pin (5 contactos)
• Diámetro de contacto: Φ2.7 mm (aleación de cobre)
• Corriente nominal: 30 A
• Voltaje nominal: 300 V
• Tensión de resistencia: 1500 V
• Sección de cable soportada: 1.0 mm² – 6 mm² (18 – 9 AWG)
• Diámetro máximo de cable: MAX φ16 mm
• Nivel de protección: IP67 (estanco y a prueba de polvo)
• Método de conexión: Bloqueo por pulsador (sin herramientas, autoblqueante)
• Autoextinción: UL94 V‑0
• Rango de temperatura de funcionamiento: -40℃ – 105℃
• Certificaciones: ISO9001, CE, UL, RoHS
