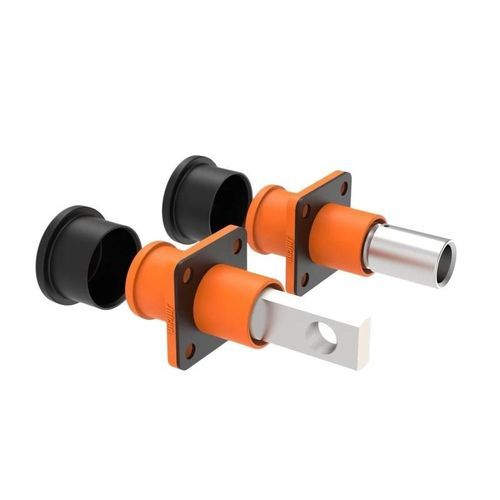

Conector de alimentación eléctrica

de engastede corriente fuerte1 pin

Descripción del producto
Conector de almacenamiento de energía 150A / DC1000V con sellado IP67, disponible en terminaciones crimpadas y busbar para sistemas de almacenamiento de energía comerciales y a escala de servicios públicos. Diseñado para instalaciones exteriores y ESS en contenedores donde se requieren conexiones DC fiables y protección táctil.

Especificaciones clave

• Corriente nominal – 150A (también disponible en variantes de 120A y 200A); compatible con hasta 35 mm² de cable de cobre para variantes de alta corriente.
• Voltaje nominal – DC 1000V (AC 800V según aplicación).
• Contacto – cobre rojo T2, pasador macizo plateado, diámetro Φ9,0 mm; resistencia de contacto ≤5 mΩ (típica para la variante 150A).
• Protección – IP67 cuando está acoplado (opciones IP68/IP69K personalizables).
• Temperatura de funcionamiento – -40°C a 125°C.

Detalles del producto

• Número de pines – 1 pin
• Diámetro del pin – 9 mm
• Clasificación de corriente (variantes) – 120A / 150A / 200A
• Voltaje nominal – DC1000V / AC800V
• Voltaje de resistencia – Hasta 3000V DC (según diseño)
• Calibre de cable – hasta 35 mm² (para variantes de alta corriente)
• Nivel de protección – IP67 (acoplado)
• Modo de conexión – Crimp / Busbar
• Resistencia a la combustión – Carcasa UL94 V-0
• Temperatura de operación – -40°C a 125°C
• Certificaciones – ISO9001, CE, UL, RoHS (TUV según corresponda)

Características y ventajas

• Sello impermeable y protección contra polvo fiable (IP67) para ESS exteriores y en contenedores.
• Alta durabilidad en acoplamientos (≥500 ciclos) para mantener la estabilidad de contacto en escenarios de conexiones/desconexiones frecuentes.
• Pasador macizo de cobre T2 plateado (Φ9,0 mm) que proporciona baja resistencia de contacto y resistencia a la corrosión.
• Carcasa ignífuga UL94 V-0 con resistencia a impactos para proteger los terminales internos.
• Amplio rango de temperatura apto para diversas condiciones climáticas e instalaciones industriales.

Aplicaciones y conformidad

• Sistemas de almacenamiento de energía comerciales y a escala de servicios públicos (BESS / ESS)
• Módulos de almacenamiento en contenedor y bastidores de baterías exteriores
• Almacenamiento PV, microrredes y sistemas de potencia DC industriales
• Diseñado para cumplir requisitos de seguridad y certificación (ISO9001, CE, UL, RoHS)
