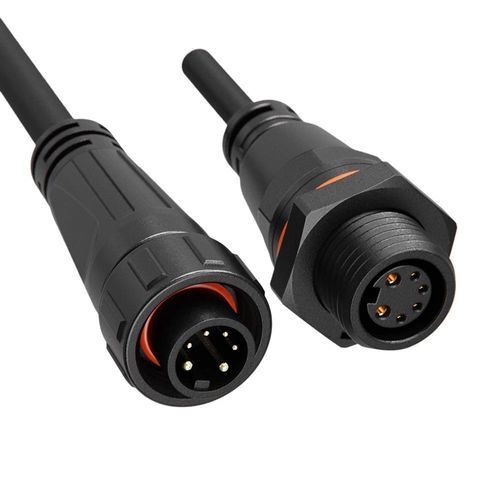

Conector híbrido

circularcon dispositivo de bloqueo mediante tornilloM16

Resumen del producto
Conector circular estanco híbrido M16 10A+5A con cierre por rosca que combina contactos de potencia y señal en una sola carcasa. Opciones para montaje en campo o moldeado con cable. Certificaciones UL, TUV, CE y RoHS; fabricación en instalaciones certificadas ISO9001 / IATF16949.

Descripción del producto

• Híbrido potencia y señal – 2 pines de potencia (10A/125V, Ø1,5 mm) y 4 pines de señal (5A/60V, Ø1,0 mm) en un solo conector para simplificar el cableado y ahorrar espacio.
• Mecanismo de cierre roscado – Acoplamiento roscado que garantiza un acoplamiento seguro con diseño antivibraciones, apto para equipos móviles e industriales.
• IP68 estanco – Sellado total contra polvo e inmersión prolongada; opción IP69K disponible para entornos de lavado a alta presión/alta temperatura.
• Factor de forma compacto M16 – Carcasa circular que ahorra espacio para configuraciones de contactos mixtos y ensamblajes compactos.
• Opciones de montaje – Disponible ensamblable en campo o moldeado con cable según los requisitos de instalación.
• Certificaciones globales – UL, TUV, CE, RoHS (producido en instalaciones certificadas ISO9001 / IATF16949).

Especificaciones del producto (tabla)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6 | Specification 7
Número de pines | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Diámetro de pin X número | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Corriente nominal | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Tensión nominal | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Tensión de aislamiento | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Sección de cable | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Diámetro máximo | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Nivel de protección | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Modo de conexión | Cierre roscado | Cierre roscado | Cierre roscado | Cierre roscado | Cierre roscado | Cierre roscado | Cierre roscado
Resistencia a la combustión | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Temperatura de funcionamiento | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificación | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Ventajas del producto

• Protección estanca y contra polvo – IP68 para inmersión prolongada; opción IP69K para lavado exigente.
• Amplio rango de temperatura – Estándar −40℃ a +105℃ (algunas series hasta +125℃) para climas extremos.
• Carcasa ignífuga – Plástico técnico con clasificación UL94 V‑0 y resistencia a impactos.
• Durabilidad de acoplamiento – Diseñado para 500+ ciclos de acoplamiento para rendimiento a largo plazo.

Especificaciones técnicas

• Familia de modelos: conectores circulares híbridos estancos M16
• Disposición de contactos (este SKU): 2 contactos de potencia + 4 contactos de señal
• Corriente contactos potencia: 10A (típico)
• Corriente contactos señal: 5A (típico)
• Diámetros de contacto: potencia Ø1.5mm, señal Ø1.0mm (configuración 2+4)
• Tensiones nominales: hasta 125V para potencia, 60V para señales (ver tabla para variantes)
• Tensión de aislamiento: hasta 1500V en varias variantes (500V para mezclas híbridas)
• Compatibilidad sección cable: 0.3mm² a 1.0mm² según configuración
• Nivel de protección: IP68 (opción IP69K)
• Cierre: cierre roscado (acoplamiento fileteado) con diseño antivibraciones
• Material de la carcasa: plástico técnico ignífugo, UL94‑V0
• Temperatura de funcionamiento: -40℃ a +105℃ (según la serie)
• Certificaciones: ISO9001, CE, UL, RoHS
