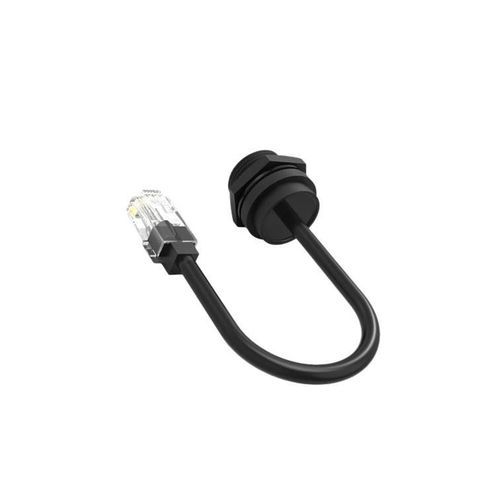

Conector de datos

RJ45Ethernetcircular

Descripción breve
Conector RJ45 estanco M19 de 8 pines con protección IP68 y acoplamiento con bloqueo por tornillo, diseñado para enlaces Ethernet industriales seguros en entornos agresivos y con vibraciones.

Descripción del producto

• Interfaz RJ45 estándar – Configuración de 8 pines compatible con cables Ethernet Cat5/Cat5e para transmisión de datos en aplicaciones industriales e IIoT.
• IP68 impermeable y a prueba de polvo – Sellado completo contra polvo y agua; probado para inmersión hasta 1 m; apto para exteriores y entornos marinos.
• Mecanismo de bloqueo por tornillo – Acoplamiento roscado que garantiza conexiones resistentes a las vibraciones; la variante con tornillo está clasificada hasta 3000 ciclos de acoplamiento para evitar desconexiones accidentales.
• Diseño compacto M19 – Factor de forma circular M19 que ahorra espacio en paneles y proporciona protección mecánica robusta para conexiones y encaminamiento de cables.
• Certificaciones – Conformidad de la serie: ISO9001, CE, RoHS; certificación UL cuando corresponda (ver especificaciones técnicas).

Ventajas clave

• Protección ambiental fiable IP67/IP68 disponible en la serie para uso industrial y en exteriores.
• Amplio rango de temperatura de funcionamiento (estándar -40°C a 105°C; series seleccionadas hasta 125°C) para entornos extremos.
• Carcasa retardante de llama UL94-V0 para mayor seguridad y resistencia a impactos.
• Alta durabilidad de acoplamiento (serie 500+ ciclos; variante RJ45 con tornillo hasta 3000 ciclos) para instalaciones duraderas.

Tabla técnica (variantes de producto / filas resumidas)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin | 8 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm | 3.5mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A | 2A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V | 300V
Cable Gauge | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.3mm²~0.5mm² (24+20 AWG) | 0.2mm²-0.3mm² (24 AWG)
Diameter Range | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | MAX φ6mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 | IP68
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Screw Locking
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Especificaciones técnicas

• Interfaz: RJ45 8 pines (compatible Cat5/Cat5e)
• Protección: IP68 para la variante RJ45 (la serie incluye opciones IP67/IP68)
• Bloqueo: Acoplamiento por tornillo para la variante M19 RJ45, resistente a vibraciones
• Ciclos de acoplamiento: Variante con tornillo hasta 3000 ciclos; serie por lo general 500+ ciclos
• Corriente nominal: Depende de la variante (RJ45/datos típicamente baja corriente; variantes de potencia hasta 120A+)
• Tensión nominal / resistencia dieléctrica: Ver tabla técnica para ejemplos por variante
• Temperatura de funcionamiento: -40°C a 105°C (estándar); algunas series hasta 125°C
• Carcasa: Material retardante UL94-V0
• Certificaciones: ISO9001, CE, UL, RoHS (según la serie del producto)
• Diseño: Factor de forma circular compacto M19 optimizado para ahorro de espacio en panel en instalaciones industriales
