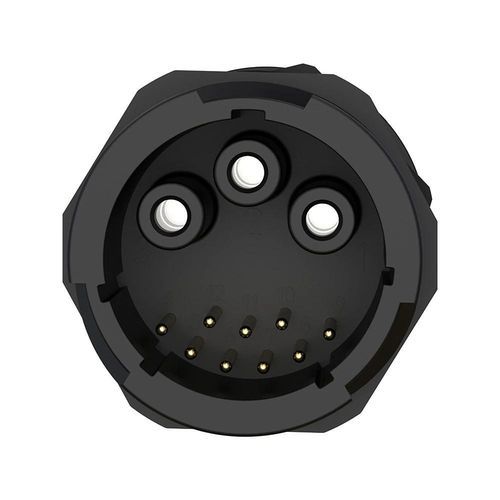

Conector híbrido

de bayonetaM402+4 pines

Descripción

• Conector impermeable híbrido con cierre bayoneta 50A+10A, diseñado para control industrial, transmisión de alimentación y señales en entornos exigentes.
• Integra tres pines de alta corriente (50A, 3,6 mm) y nueve pines multi-señal (10A, 1,5 mm) en una sola carcasa M40.
• Cierre de cuarto de vuelta con diseño antivibración para un acoplamiento/desacoplamiento rápido y seguro.
• Protección estándar IP67; opciones IP68 e IP69K para inmersión prolongada o aplicaciones de lavado intensivo.
• Certificaciones globales: UL, TUV, CE y RoHS.

Puntos destacados del producto

Protección impermeable y contra polvo de alta fiabilidad
Los modelos cumplen IP67 para inmersión temporal y ofrecen IP68/IP69K como opciones para inmersión prolongada o requisitos de lavado.

Amplio rango de temperatura de funcionamiento
Funcionamiento entre -40°C y +105°C (algunas variantes hasta +125°C) para climas extremos e instalaciones industriales.

Carcasa retardan-te de llama y alta resistencia
Carcasa en plástico de ingeniería con clasificación UL94 V-0; diseño estructural que protege los terminales frente a impactos mecánicos.

Alta durabilidad en ciclos de acoplamiento
Validados para más de 500 ciclos de acoplamiento para asegurar rendimiento de contacto en conexiones frecuentes.

Versatilidad eléctrica y mecánica
La configuración híbrida permite integrar potencia y señal en un espacio reducido, simplificando el cableado y las conexiones en paneles.

Especificaciones

• Configuraciones: 2, 3, 4, 5, 2+4, 3+9 pines (serie M40).
• Diámetros de pines: 8,0 mm (2 pines); 6,0 mm (3/4 pines); 3,6 mm (5 pines y pines de potencia); combinaciones híbridas 6,0+1,5 mm o 3,6+1,5 mm.
• Corrientes nominales: hasta 150A (2 pines), 120A (3/4 pines), 50A (5 pines), híbridos 120A+10A o 50A+10A según configuración.
• Tensiones nominales: hasta 600V para circuitos principales; variantes híbridas incluyen 60V para pines de señal; ver ficha por configuración.
• Tensión de ensayo: hasta 5000V según configuración.
• Gama de cables: desde 0,3mm² hasta 25mm² dependiendo de la configuración (ver datasheet).
• Nivel de protección: IP67 estándar (opciones IP68/IP69K disponibles).
• Modo de conexión: cierre bayoneta cuarto de vuelta con diseño antivibración.
• Durabilidad: clasificado para más de 500 ciclos de acoplamiento.
• Certificaciones: ISO9001, CE, UL, RoHS, cobertura TUV disponible.

Aplicaciones

• Sistemas de control industrial, redes PLC y bucles de automatización.
• Conexiones híbridas de potencia y multi-señal que reducen la complejidad del cableado.
• Equipos exteriores y entornos agresivos que requieren protección IP67 y cierre bayoneta seguro.

Especificaciones técnicas

• Série: serie de conectores híbridos M40 (configuración 3+9 pines disponible).
• Configuración híbrida: integra pines de potencia de alta corriente (50A) con pines multi-señal (10A) en un mismo cuerpo.
• Cierre: bayoneta cuarto de vuelta con diseño antivibración.
• Protección de entrada: IP67 estándar; IP68/IP69K opcional según modelo.
• Material y resistencia al fuego: carcasa en plástico de ingeniería, UL94 V-0.
• Rango de temperatura: -40°C a +105°C (algunas variantes hasta +125°C).
• Durabilidad: >500 ciclos de acoplamiento.
• Eléctrico: consultar valores de corriente/tensión por configuración.
• Certificaciones: ISO9001, CE, UL, RoHS, TUV disponible.
