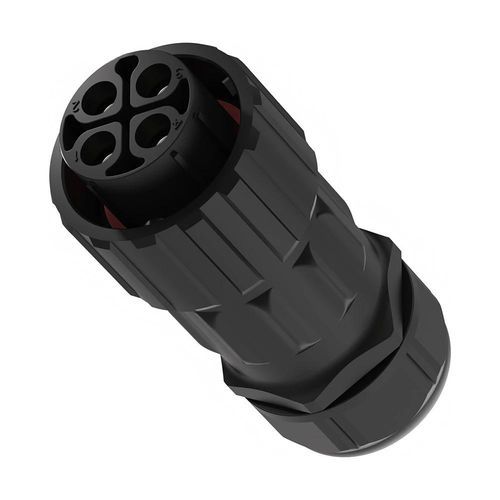

Conector de alimentación eléctrica

circularde bayonetaM40

Descripción general del producto
El conector estanco M40 de 4 polos es un conector con cierre a bayoneta, con una clasificación de 120A y 600V, diseñado para estaciones de carga de VE, sistemas de almacenamiento de energía y conexiones de paquetes de baterías. Proporciona protección IP67 y material autoextinguible UL94‑V0 para entornos exteriores e industriales.

Características clave

• Corriente nominal 120A — contactos de cobre plateado de 6,0 mm para transmisión de alta corriente.
• Mecanismo de cierre a bayoneta — cierre de cuarto de vuelta para acoplamiento rápido y retención antivibración.
• Protección IP67 — sellado contra polvo e inmersión temporal.
• Compatible con carga VE — apto para estaciones de carga, sistemas ESS y conexiones de baterías.
• Amplio rango de temperatura — funcionamiento de -40℃ a 105℃.
• Carcasa retardante de llama — materiales UL94‑V0.
• Certificaciones globales — ISO9001, CE, UL, RoHS (TÜV disponible).

Especificaciones del producto

• Modelo: Serie M40 (4 polos)
• Diámetro del pin: 6,0 mm
• Corriente nominal: 120A
• Tensión nominal: 600V
• Tensión de resistencia: 3000V
• Sección de cable: 4 mm²–16 mm² (10–5 AWG)
• Diámetro máximo: MAX Φ25,0 mm
• Nivel de protección: IP67
• Método de conexión: Cierre a bayoneta (cuarto de vuelta)
• Clasificación ignífuga: UL94‑V0
• Temperatura de trabajo: -40℃ a 105℃
• Certificaciones: ISO9001, CE, UL, RoHS
• Configuraciones de pines disponibles: 2, 3, 4, 5, 2+4, 3+9 (ver matriz para diámetros y valores)

Aplicaciones

• Estaciones de carga de VE e interfaces a bordo
• Sistemas de almacenamiento de energía (ESS) y armarios de baterías
• Interconexiones de paquetes de baterías y puntos de servicio
• Distribución de energía exterior en instalaciones industriales

Información de pedido

• Ensamblajes de cable y configuraciones de pines personalizados bajo pedido.
• Verificar la cara de acoplamiento y el recorte de panel antes de la instalación.
• Consultar la hoja de datos para detalles por pin y procedimientos de sellado.
