Conector de alimentación eléctrica

de cable a cablecircularde bloqueo

Descripción del producto

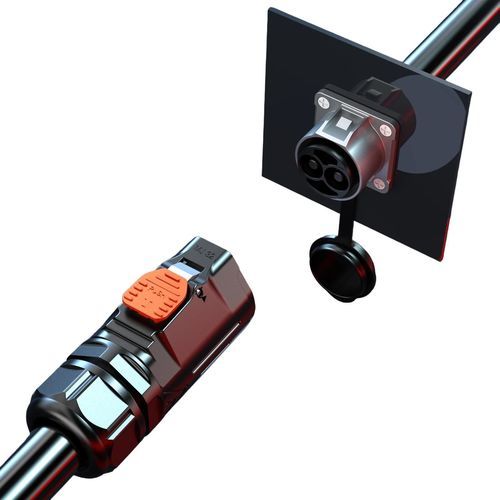

Conector impermeable QuickLock MJ32 120A diseñado para aplicaciones de carga de vehículos eléctricos y almacenamiento de energía. Carcasa IP67 y contactos de cobre plateado que garantizan transmisión de potencia fiable en entornos exteriores e industriales exigentes.

Resumen

• Alta capacidad de 120A – Corriente nominal 120A con pines de cobre plateado de 6,0 mm para transferencia estable.
• Mecanismo QuickLock – Conexión sin herramientas con clic audible y bloqueo antivibración para un acoplamiento seguro.
• Protección impermeable IP67 – Sellado completo contra polvo e inmersión temporal, apto para estaciones de carga exteriores y sistemas de almacenamiento.
• Amplias aplicaciones – Compatible con cargadores EV, paquetes de baterías e interconexiones de sistemas de almacenamiento.
• Certificaciones internacionales – ISO9001, CE, UL, RoHS (opciones TÜV disponibles).

Tabla de especificaciones
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4
Pin number | 2 | 3 | 4 | 2+5
Pin diameter X number | 6.0 | 4.0 | 4.0 | 6.0+1.5
Current rating | 120A | 80A | 80A | 120A+10A
Voltage rating | 600V | 600V | 600V | 600V+60V
Withstanding voltage | 3000V | 2000V | 2000V | 2000V
Cable Gauge | 4mm²–25mm² (10–3 AWG) | 4mm²–16mm² (10–5 AWG) | 4mm²–16mm² (10–5 AWG) | 1.0mm²–6mm² (18–9 AWG)
Diameter Range | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm
Protection Level | IP67 | IP67 | IP67 | IP67
Connecting mode | QuickLock | QuickLock | QuickLock | QuickLock
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Ventajas y observaciones

• Rendimiento resistente al agua y al polvo conforme a IP67 (IP68/IP69K opcional en variantes específicas).
• Amplio rango de temperatura de funcionamiento de -40°C a +105°C (algunas series hasta +125°C).
• Carcasa retardante de llama conforme a UL94 V-0 para mayor seguridad.
• Diseñado para más de 500 ciclos de acoplamiento para durabilidad en uso frecuente.

Especificaciones técnicas

• Modelo: MJ32
• Configuración de pines (ejemplo en esta página): 2 pines (otras variantes: 3, 4, 2+5)
• Diámetro de pines: 6,0 mm (variante de 2 pines)
• Corriente nominal: 120A (variante de 2 pines)
• Tensión nominal: 600V
• Tensión de aislamiento: 3000V (variante de 2 pines)
• Rango de sección de cable: 4mm²–25mm² (10–3 AWG) para 2 pines
• Diámetro máximo: MAX Φ25.0mm
• Nivel de protección: IP67
• Modo de conexión: QuickLock (sin herramientas, clic audible)
• Retardante de llama: UL94-V0
• Temperatura de funcionamiento: -40℃ – 105℃
• Certificaciones: ISO9001, CE, UL, RoHS (TÜV mencionado en el resumen)
