Conector híbrido
de cable a cablede bayonetaM40

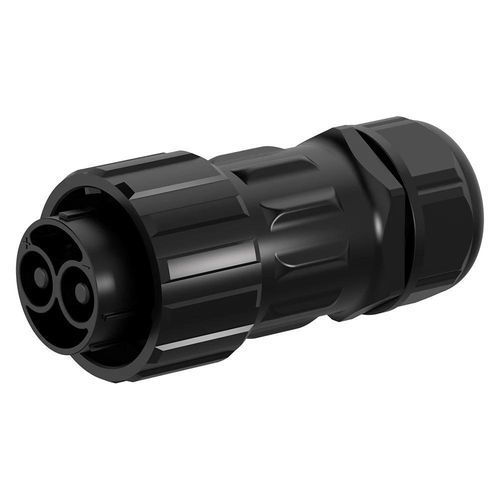

Conector híbrido - Shenzhen Jnicon Technology Co., Ltd. - de cable a cable / de bayoneta / M40
Conector híbrido - Shenzhen Jnicon Technology Co., Ltd. - de cable a cable / de bayoneta / M40
Conector híbrido - Shenzhen Jnicon Technology Co., Ltd. - de cable a cable / de bayoneta / M40 - imagen - 2
Conector híbrido - Shenzhen Jnicon Technology Co., Ltd. - de cable a cable / de bayoneta / M40 - imagen - 3
Conector híbrido - Shenzhen Jnicon Technology Co., Ltd. - de cable a cable / de bayoneta / M40 - imagen - 4
Conector híbrido - Shenzhen Jnicon Technology Co., Ltd. - de cable a cable / de bayoneta / M40 - imagen - 5
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
híbrido
Formato
de cable a cable
Tipo de conexión
de bayoneta
Dimensiones
M40
Características eléctricas
de corriente fuerte, 2+4 pines, 3 pines, 3+9 pines, 4 pines, 5 pines, de 2 husillos
Sector
para vehículo eléctrico
Tipo de protección
IP67
Normas y certificaciones
RoHS
Otras características
para numerosos ciclos de conexión
Corriente primaria

Mín.: 10 A

Máx.: 150 A

Tensión

60 V, 300 V, 600 V

Temperatura de funcionamiento

Mín.: -40 °C
(-40 °F)

Máx.: 105 °C
(221 °F)

Descripción

Descripción breve
Conector estanco M40 híbrido 120A + 10A con cierre bayoneta, 2 pines de potencia y 4 pines de señal para transmisión combinada de potencia y señal.

Resumen del producto
  • Potencia y señal híbridas – 2 pines de potencia (6,0 mm, 120A) y 4 pines de señal (1,5 mm, 10A) en una sola carcasa M40 para simplificar el cableado y ahorrar espacio.
  • Cierre bayoneta – Acoplamiento en cuarto de vuelta con diseño antivibración para conexiones seguras en entornos industriales.
  • Protección de entrada – IP67, sellado contra polvo e inmersión temporal para uso exterior y condiciones exigentes.
  • Temperatura y durabilidad – Rango de funcionamiento -40°C a 105°C y durabilidad >500 ciclos de acoplamiento.


Variantes y valores eléctricos
  • Variantes disponibles: 2 pines | 3 pines | 4 pines | 5 pines | 2+4 pines | 3+9 pines.
  • Corrientes típicas (ejemplos): 2 pines 150A; 4 pines 120A; 2+4 pines 120A (potencia) + 10A (señal).
  • Tensiones: pines de potencia hasta 600V; pines de señal hasta 60V.
  • Tensión de resistencia: hasta 5000V según variante.


Especificaciones técnicas
  • Diámetros de pines: potencia 6,0 mm; señal 1,5 mm (variante 2+4 indicada 6,0+1,5 mm).
  • Sección de cable: potencia 4–25 mm² (10–3 AWG); señal 0,3–1,5 mm² (24–16 AWG).
  • Diámetro exterior máximo: MAX φ25,0 mm.
  • Clasificación de inflamabilidad de la carcasa: UL94-V0. Certificaciones: ISO9001, CE, UL, RoHS, (TUV).
  • Durabilidad de acoplamiento: >500 ciclos.


Aplicaciones
  • Sistemas de gestión de baterías (BMS) y equipos de almacenamiento de energía.
  • Distribución de energía y sistemas de carga para vehículos eléctricos e híbridos.
  • Distribución eléctrica industrial, maquinaria exterior y equipos en entornos severos.


Pedido y conformidad
  • Modelo de conector: M40 configuración híbrida 2+4 pines. Especificar variante, tipo de contacto y terminación de cable al realizar el pedido.
  • Conformidad: UL, TUV, CE, RoHS. Rango de funcionamiento: -40°C a 105°C.
