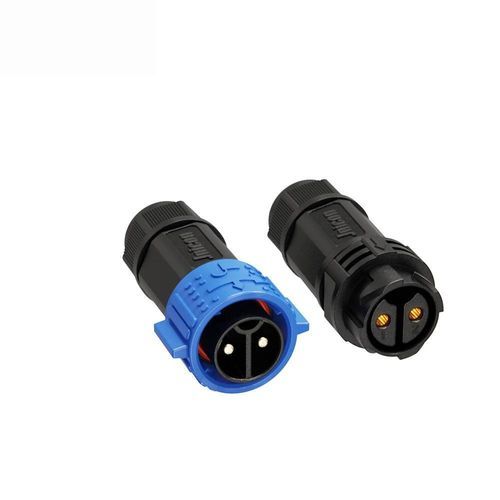

Conector de alimentación eléctrica

de cable a cablepush-to-lockM25

Descripción general
Conector estanco M25 instalable in situ, configuración de 2 polos con clasificación 50A/500V. Cierre por empuje (push‑locking), interfaz sellada IP67 diseñada para cableado en obra y montaje de arneses a medida en instalaciones solares y de almacenamiento de energía.

Principales características

• Entrega de potencia 50A – Contactos de aleación de cobre Φ3.5mm que soportan 50A a 500V para circuitos fotovoltaicos y de almacenamiento de alta corriente (variante 2 polos).
• Mecanismo de bloqueo por empuje – Conexión/desconexión rápida sin herramientas con diseño auto‑bloqueante para conexiones seguras en entornos con vibraciones.
• IP67 resistente al agua y al polvo – Carcasa totalmente sellada resistente al agua, polvo y aceite, adecuada para exteriores y plantas industriales.
• Amplia compatibilidad de cables – Acepta conductores de 1.0mm²–6mm² (18–9 AWG) con diámetro exterior máximo MAX φ16mm.
• Materiales duraderos y rango de temperatura – Carcasa en plástico técnico autoextinguible UL94 V‑0 y rango de funcionamiento -40°C a 105°C para fiabilidad a largo plazo.
• Certificaciones – ISO9001, CE, UL, RoHS, TUV.

Especificaciones del producto
Detalles del producto | Especificación 1 | Especificación 2 | Especificación 3 | Especificación 4
Número de pines | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Diámetro del pin X número | φ3.5mm | φ3.5mm | φ3.5mm | 2.7mm
Calificación de corriente | 50A | 50A | 50A | 30A
Calificación de voltaje | 500V | 500V | 500V | 300V
Resistencia dieléctrica | 2500V | 2500V | 2500V | 1500V
Sección de cable | 1.0mm²~6mm²(18~9AWG) | 1.0mm²~6mm²(18~9AWG) | 1.0mm²~6mm²(18~9AWG) | 1.0mm²~6mm²(18~9AWG)
Rango de diámetro | MAX φ16mm | MAX φ16mm | MAX φ16mm | MAX φ16mm
Nivel de protección | IP67 | IP67 | IP67 | IP67
Modo de conexión | Push Locking | Push Locking | Push Locking | Push Locking
Nivel de inflamabilidad | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Temperatura de funcionamiento | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificación | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Características técnicas

• Serie: M25
• Configuración de pines (este producto): 2 pines
• Diámetro de contacto: φ3.5mm
• Calificación de corriente: 50A (2 pines)
• Calificación de voltaje: 500V (2 pines)
• Resistencia dieléctrica: 2500V
• Sección de cable: 1.0mm²–6mm² (18–9 AWG)
• Diámetro exterior máximo del cable: MAX φ16mm
• Nivel de protección: IP67 (impermeable y a prueba de polvo)
• Modo de conexión: Push Locking (sin herramientas, auto‑bloqueante)
• Clasificación de inflamabilidad: UL94‑V0
• Rango de temperatura de funcionamiento: -40℃ – 105℃
• Carcasa: plástico técnico de alto rendimiento, UL94 V‑0
• Contactos: aleación de cobre
• Certificaciones: ISO9001, CE, UL, RoHS, TUV
