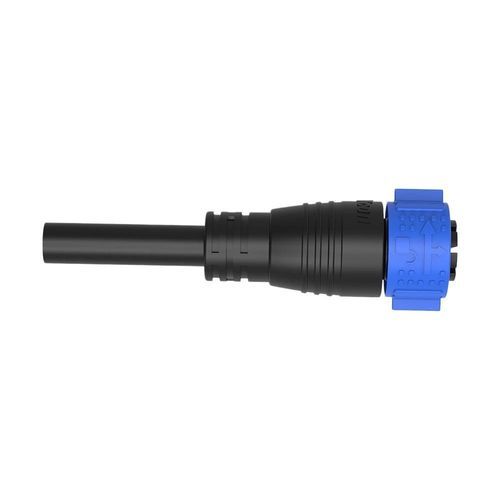

Conector de alimentación eléctrica

de cable a cablecircularpush-to-lock

Descripción del producto
Conector M25 premoldeado de 2 pines, estanco, con bloqueo push y provisto con cable, diseñado para conexiones de alimentación exteriores fiables en instalaciones fotovoltaicas, de almacenamiento de energía e industriales. Protección IP67 y sellado robusto para entornos exigentes.

Características clave

• Capacidad de corriente 50A – Contactos de aleación de cobre Ø Φ3.5mm que soportan corrientes nominales de hasta 50A (según número de pines) y tensión nominal de hasta 500V para variantes de 2/3/4 pines.
• Mecanismo push-lock – Conexión/desconexión rápida sin herramientas con diseño de bloqueo automático para un acoplamiento seguro en aplicaciones con vibraciones.
• IP67 resistente al agua y polvo – Carcasa totalmente sellada que resiste agua, polvo y aceite, apta para uso en exteriores y plantas industriales.
• Amplia compatibilidad de cables – Admite conductores de 1,0mm²–6mm² (18–9 AWG) con diámetro exterior máximo MAX Φ16mm.
• Carcasa retardante de llama y amplio rango de temperatura – Carcasa UL94 V-0 y rango de funcionamiento de -40°C a 105°C para fiabilidad a largo plazo.
• Certificaciones globales – ISO9001, CE, UL, RoHS y TUV (según modelo) para instalaciones internacionales.

Especificaciones del producto

• Configuraciones de pines y valores:
• 2 pines — Ø contacto: Φ3.5mm; Corriente: 50A; Tensión: 500V; Tensión de aguante: 2500V
• 3 pines — Ø contacto: Φ3.5mm; Corriente: 50A; Tensión: 500V; Tensión de aguante: 2500V
• 4 pines — Ø contacto: Φ3.5mm; Corriente: 50A; Tensión: 500V; Tensión de aguante: 2500V
• 5 pines — Ø contacto: 2.7mm; Corriente: 30A; Tensión: 300V; Tensión de aguante: 1500V

Aplicaciones y ventajas
Ensamblajes de cable premoldeados para sistemas solares fotovoltaicos, almacenamiento de energía, automatización industrial e iluminación exterior LED donde se requiere protección IP67, conexión push‑lock segura y capacidad de alta corriente. Series con opciones IP67/IP68 e IP69K disponible como opción a medida. Alta durabilidad de acoplamiento (500+ ciclos típicos) y compatibilidad con calibres estándar facilitan instalación y mantenimiento.

Especificaciones técnicas

• Serie: serie M25
• Número de pines (este producto): 2 pines
• Diámetro del contacto: Φ3.5mm
• Corriente nominal (2 pines): 50A
• Tensión nominal: 500V
• Tensión de aguante: 2500V
• Calibre de cable soportado: 1,0mm² ~ 6mm² (18 ~ 9 AWG)
• Diámetro máximo exterior del cable: MAX Φ16mm
• Grado de protección: IP67 (variantes de la serie IP68 / IP69K opcional)
• Modo de conexión: Push Locking (auto-bloqueo)
• Resistencia al fuego de la carcasa: UL94 V-0
• Rango de temperatura de funcionamiento: -40°C a 105°C
• Durabilidad: 500+ ciclos de acoplamiento (valor típico de la serie)
• Certificaciones: ISO9001, CE, UL, RoHS, TUV (según modelo)
