Conector de datos

hilo a tarjetacircularpush-to-lock

Descripción del producto

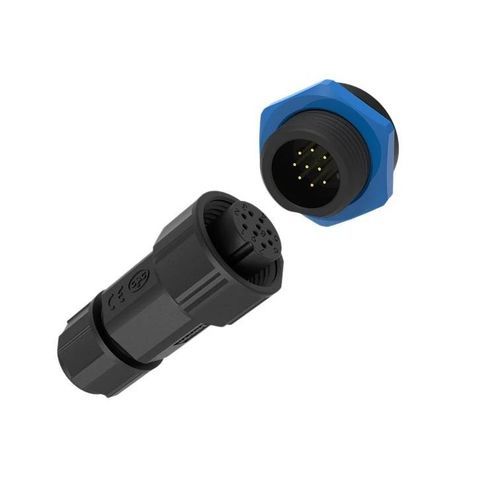

Conector estanco de señal 9 pines 5A (serie M19) diseñado para la transmisión fiable de datos y señales en redes de sensores, encoders y sistemas de control.

Características clave

• Densidad de 9 pines – 9 pines de señal de 5A/60V con contactos Φ1,0mm para cableado de alta densidad en un tamaño compacto.
• Mecanismo de bloqueo por pulsador – Acoplamiento rápido sin herramientas para una instalación y mantenimiento de campo eficientes.
• IP67 impermeable – Totalmente sellado contra polvo e inmersión temporal; opciones IP68 e IP69K disponibles según modelo.
• Amplio rango de temperatura – Funcionamiento estándar de -40°C a +105°C (algunas series hasta +125°C) para entornos severos.
• Certificaciones globales – ISO9001, CE, UL y RoHS.

Ventajas del producto
Protección resistente al agua y al polvo: los modelos IP67 soportan inmersión temporal hasta 1 m durante 30 minutos; opciones IP68/IP69K disponibles para mayor resistencia a la entrada.
Materiales duraderos y seguridad: carcasa retardante de llama (UL94 V-0) con alta resistencia al impacto para aplicaciones industriales.
Larga vida útil: clasificado para más de 500 ciclos de acoplamiento para operaciones frecuentes de conexión/desconexión.

Tabla de especificaciones
Detalles del producto | Especificación 1 | Especificación 2 | Especificación 3 | Especificación 4 | Especificación 5 | Especificación 6
Número de pines | 2 Pines | 3 Pines | 4 Pines | 5 Pines | 3+5 Pines | 9 Pines
Diámetro de pin x número | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Corriente nominal | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Tensión nominal | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Tensión de resistencia | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Sección de cable | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.3mm²~0.5mm² (24+20 AWG)
Rango de diámetro | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm
Nivel de protección | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Modo de conexión | Bloqueo por pulsador | Bloqueo por pulsador | Bloqueo por pulsador | Bloqueo por pulsador | Bloqueo por pulsador | Bloqueo por pulsador
Clasificación retardante de llama | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura de funcionamiento | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certificaciones | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS

Especificaciones técnicas

• Modelo/Serie: serie M19
• Cuenta de pines: 9 Pines
• Tamaño/diámetro de contacto: Φ1.0mm
• Corriente nominal: 5A
• Tensión nominal: 60V
• Tensión de resistencia: 500V
• Sección de cable: 0.3mm² ~ 0.5mm² (24~20 AWG)
• Rango de diámetro: φ4.5 - φ11 mm
• Nivel de protección: IP67 (impermeable y a prueba de polvo)
• Modo de conexión: Bloqueo por pulsador (sin herramienta)
• Clasificación retardante de llama: UL94-V0
• Temperatura de funcionamiento: -40°C a 105°C
• Certificaciones: ISO9001, CE, UL, RoHS
