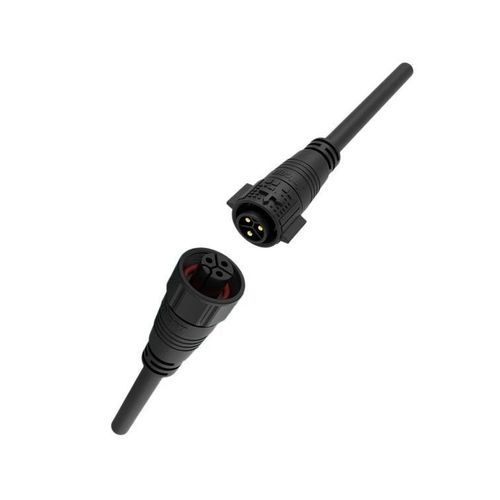

Conector de alimentación eléctrica

circularpush-to-lockM19

Descripción del producto
Conector circular estanco de la serie M19, variante de 3 pines. Sistema de acoplamiento con bloqueo por empuje, mención nominal de 15A en el resumen para aplicaciones de automatización industrial y distribución de potencia. Consulte el número de pieza/datasheet para las especificaciones exactas por variante.

Características clave

• Declaración de 15A – El resumen referencia contactos de aleación de cobre Φ2,0 mm que soportan 15A/300V; verifique el número de pieza para la clasificación final.
• Mecanismo de bloqueo por empuje – Conexión/desconexión sin herramientas para montaje rápido en campo.
• Protección IP67 (estándar) – Sellado contra polvo e inmersión temporal para entornos industriales; variantes IP68/IP69K disponibles en modelos seleccionados.
• Compatibilidad de cable según pines – Según la configuración; la familia de 3 pines normalmente acepta 1,5mm²–2,5mm² (16–12 AWG). Consulte la tabla técnica o la ficha para los rangos completos.
• Certificaciones – Certificaciones típicas: ISO9001, CE, UL, RoHS y TUV.

Ventajas

• Sellado ambiental fiable – Los modelos IP67 resisten polvo e inmersión hasta 1 m durante 30 minutos; IP68 e IP69K disponibles para inmersiones prolongadas o lavado a alta presión.
• Amplio rango de temperatura – Funcionamiento estándar de -40°C a +105°C; algunas series seleccionadas pueden admitir hasta +125°C.
• Carcasa retardante al fuego UL94 V-0 – Plásticos de ingeniería de alto rendimiento para resistencia a impactos y autoextinción.
• Durabilidad – Diseñado para más de 500 ciclos de acoplamiento en ensayos validados para mantener el rendimiento de los contactos.

Especificaciones técnicas (serie / referencia 3 pines)

• Serie – Serie M19
• Variante en la página – 3 pines
• Corriente nominal – Declaración en el resumen: 15A (contactos Φ2,0mm); la tabla de referencia puede indicar 20A para algunas variantes de 3 pines. Confirmar mediante número de pieza/datasheet.
• Diámetro de contacto (resumen) – Φ2,0mm aleación de cobre
• Voltaje nominal – 300V
• Voltaje de resistencia – hasta 1500V (varía según el número de pines)
• Sección de cable (3 pines típico) – 1,5mm² ~ 2,5mm² (16~12 AWG)
• Rango de diámetro exterior de cable – φ4,5 – φ11 mm
• Nivel de protección – IP67 estándar
• Método de conexión – Bloqueo por empuje (sin herramientas)
• Inflamabilidad – UL94-V0
• Temperatura de operación – -40°C a +105°C
• Certificaciones típicas – ISO9001, CE, UL, RoHS, TUV

Notas y variantes

• La página de resumen hace referencia a una variante de 3 pines a 15A mientras que la tabla puede mostrar valores diferentes según el número de pines; consulte siempre el número de pieza y la ficha técnica antes de la selección final.
• Configuraciones disponibles: carcasas instalables en campo, ensamblajes moldeados con cable y variantes híbridas/multi-pines dentro de la familia M19.
• Opciones IP68/IP69K y acabados o disposiciones de contacto personalizados disponibles bajo pedido; no son estándar en todos los SKU.
