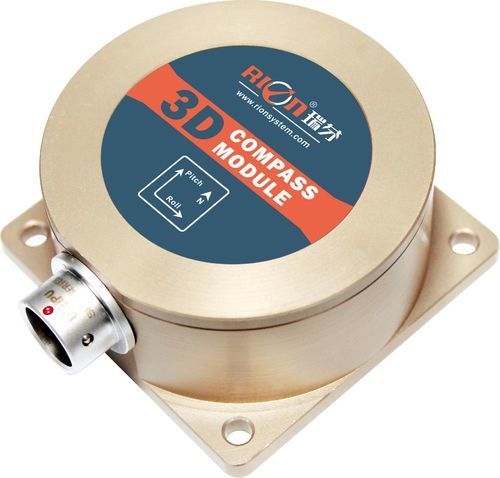

Sensor de campo magnético terrestre DCM series

Descripción del producto
DCM301B / DCM302B es una brújula electrónica 3D que utiliza un algoritmo de calibración en un plano bidimensional: la calibración se realiza rotando el plano del sensor in situ. El dispositivo admite calibración de hard-iron y soft-iron y puede efectuar una calibración tridimensional para corregir interferencias magnéticas. Integra detección magnética triaxial y un acelerómetro triaxial para la compensación de inclinación, permitiendo el cálculo en tiempo real de la orientación y datos de rumbo precisos hasta ±85°. Está controlado por un MCU de alta precisión y ofrece modos de salida múltiples con interfaces estándar RS232, RS485 y TTL; otras interfaces son personalizables.

Ámbito de aplicación

• Maquinaria minera y equipos de perforación petrolera
• Sistemas de nivelación y control de equipos
• Control de alineación y curvado
• Nivelación de vehículos de obra
• Protección y monitorización de plataformas en gran altitud
• Aplicaciones de empuje de tuberías con escudo
• Control de ángulo en dispositivos médicos
• Navegación de actitud para plataformas de perforación subterránea
• Medición de orientación basada en inclinación
• Monitoreo de inclinación en equipos geológicos

Parámetros
DCM301B / DCM302B - PARÁMETROS
Rumbo: Precisión de rumbo óptima: 0,5°
Rumbo: Resolución: 0,1°
Precisión de pitch: 0,1° <15° (rango de medida); 0,2° <30°; 0,3° <60°; 0,3° <85°
Rango de pitch: ±85°
Precisión de roll: 0,1° <15°; 0,2° <30°; 0,3° <60°; 0,3° <85°
Rango de roll: ±85°
Resolución de inclinación: 0,1°
Mejor rango de compensación de inclinación: <40°
Calibración: Hard iron: Sí; Soft iron: Sí
Método de calibración contra interferencias magnéticas: Rotación del plano 1 vuelta (calibración 2D)
Dimensión de la carcasa: L60×W59×H33 mm
Peso: PCB 20 g; con carcasa 100 g
Conector RS232/RS485/TTL: conector de 5 pines
Retardo de arranque: <50 ms
Tasa máxima de salida: 20 Hz
Tasa de comunicación: 2400–19200 baudios
Formato de salida: Protocolo binario de alto rendimiento
Alimentación: Por defecto DC +5V; opcional DC 9–36V
Corriente (máx): 40 mA; reposo: 30 mA; suspensión: TBD
Temperatura de funcionamiento: -40℃ a +85℃; almacenamiento: -40℃ a +85℃
Resistencia a impactos: 2500 g
Compatibilidad electromagnética: Según EN61000 y GB/T17626
MTBF: ≥98000 horas
Aislamiento: ≥100 MΩ
Anti-impacto: 100 g @11 ms / 3 direcciones axiales (media seno)
Anti-vibración: 10 grms / 10–1000 Hz

Dimensiones

• Tamaño de la carcasa: L60×W59×H33 mm
• Tamaño de instalación: L50×49×5 mm
• Tornillos de montaje: 4 × M4

Especificaciones técnicas

• Modelo / Serie: serie DCM (DCM301B / DCM302B)
• Rangos de medida: Roll ±85°, Pitch ±85°, Azimuth 0–360°
• Precisión de rumbo: hasta 0,5°; resolución de rumbo: 0,1°
• Compensación de inclinación hasta ±85° (mejor compensación <40°)
• Interfaces: RS232 / RS485 / TTL (conector de 5 pines); protocolo binario de alto rendimiento
• Baudios: 2400–19200
• Alimentación: Por defecto DC +5V; opcional DC 9–36V
• Consumo: Máx 40 mA; reposo 30 mA
• Temperatura de funcionamiento: -40℃ a +85℃
• Impacto & vibración: Anti-impacto 100 g @11 ms; anti-vibración 10 grms (10–1000 Hz)
• Tamaño físico: L60×W59×H33 mm; peso: PCB 20 g; con carcasa 100 g
