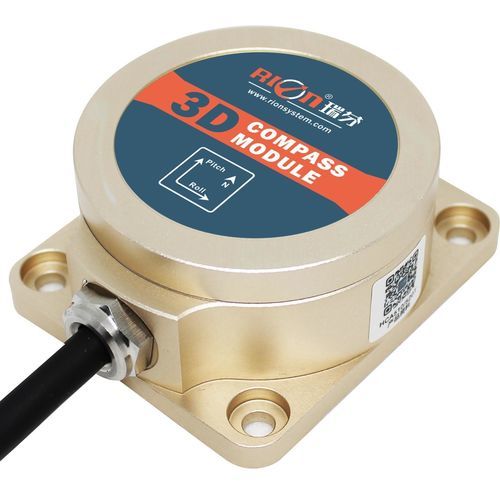

Brújula magnética digital HCM380B

electrónica3Dcon inclinación compensada

Resumen del producto
HCM380B / HCM385B-MP es una brújula electrónica 3D rentable que integra un magnetómetro triaxial y un acelerómetro triaxial. Utiliza un método de calibración magnética de 24 puntos y compensación de inclinación basada en acelerómetro de alta precisión para proporcionar información de rumbo precisa en roll ±180°. Disponible en carcasa sellada o como PCBA, ofrece alta resolución, salida estable, tamaño compacto y bajo consumo.

Características principales / Especificaciones rápidas

• Rango de medida: Roll ±180°, Pitch ±85°, Azimut 0–360°
• Precisión de azimut (rumbo): 0,5°
• Resolución de rumbo: 0,1°
• Interfaces de salida: RS232, RS485, TTL (cable directo)
• Fuente de alimentación: DC +5V
• Temperatura de funcionamiento: -40℃ a +85℃
• Compensación magnética y de inclinación por hardware y software
• Carcasa: L57 × W49 × H25.5 mm; PCBA: L27 × W33 × H9.5 mm

Ámbitos de aplicación

• Maquinaria minera y equipos de perforación petrolera
• Control de nivel de equipos
• Control de alineación y curvado
• Nivelación de vehículos de obras
• Protección de seguridad en plataformas de gran altitud
• Operaciones de empuje de tubería con escudo (shield pipe jacking)
• Control de ángulo en dispositivos médicos
• Navegación de actitud en equipos de perforación subterránea
• Medición de orientación basada en inclinación
• Monitorización de inclinación de equipos geológicos

Dimensiones y mecánica

• Tamaño carcasa: L57 × W49 × H25.5 mm
• Tamaño de instalación: L45 × W39 × H5 mm
• Montaje: 4 × tornillos M4
• Peso: 130 g (sin cable)

Especificaciones técnicas

• Designación del modelo: HCM380B / HCM385B
• Rumbo — Mejor precisión de rumbo: 0,5°
• Resolución de rumbo: 0,1°
• Inclinación — Precisión de pitch: 0,1° para <15° / 0,1° para <30° / 0,1° para <60° / 0,2° para <85° (rango de medida)
• Rango de pitch: ±85°
• Precisión de roll: 0,1° para <15° / 0,1° para <30° / 0,1° para <60° / 0,2° para <180° (rango de medida)
• Rango de roll: ±180°
• Resolución de inclinación: 0,1°
• Calibración: Calibración magnética dura — Disponible; Calibración magnética suave — Disponible
• Método de calibración de interferencia magnética: 24 puntos de calibración
• Dimensión física: L57 × W49 × H25.5 mm
• Peso: 130 g (no incluye cable)
• Interfaces: RS232 / RS485 / TTL (cable directo)
• Características de interfaz: Retardo de inicio <50 ms; Tasa máxima de salida 20 Hz/s; Velocidad de comunicación 2400–115200 baudios; Formato de salida: Binary High Performance Protocol
• Alimentación: Tensión DC +5V; Corriente (máx) 30 mA; Corriente típica 26 mA; Modo reposo: TBD
• Medio ambiente: Temperatura de funcionamiento -40℃ a +85℃; Temperatura de almacenamiento -40℃ a +85℃
• Resistencia a impactos: 100 g
• Protección: IP67
• Compatibilidad electromagnética: Según EN61000 y GBT17626
• MTBF: ≥ 98,000 horas
• Resistencia de aislamiento: ≥ 100 MΩ
• Impacto: 100 g @ 11 ms, dirección axial (semi‑sinusoidal)
• Vibración: 10 grms, 10–1000 Hz
