Brújula magnética digital HCM370B

electrónica3Dcon inclinación compensada

Descripción del producto
El HCM370B / HCM375B-N es una brújula electrónica 3D compacta y de alta precisión que proporciona datos de rumbo confiables con una precisión de 0,5° y resolución de 0,1°. Integra un sensor magnético tridimensional y un acelerómetro de tres ejes para compensación de inclinación en amplio rango y emplea algoritmos de calibración hard/soft iron para mantener la precisión en entornos con interferencias magnéticas. Está disponible como placa PCBA o en carcasa sellada IP67, siendo adecuada para tareas industriales de medida y navegación que requieran tamaño reducido, bajo consumo y rendimiento robusto.

Ámbito de aplicación

• Nivelación de vehículos de obra
• Monitorización de seguridad de plataformas en altura
• Aplicaciones de empuje de tubería con tuneladora
• Control de ángulo en dispositivos médicos
• Navegación de actitud para equipos de perforación subterránea
• Medición de orientación basada en inclinación
• Monitorización de inclinación en equipos geológicos
• Maquinaria minera y equipos de perforación petrolífera
• Control de nivel de equipos
• Control de alineación y control de curvatura

Parámetros (seleccionados)

• Modelo: HCM370B / HCM375B-N
• Precisión de rumbo: 0,5°
• Resolución de rumbo: 0,1°
• Precisión de cabeceo (rangos de medida): 0,1° <15°; 0,1° <30°; 0,1° <60°; 0,2° <85°
• Rango de cabeceo: ±85°
• Precisión de balanceo (rangos de medida): 0,1° <15°; 0,1° <30°; 0,1° <60°; 0,2° <180°
• Rango de balanceo: ±180°
• Resolución de inclinación: 0,1°
• Calibración: calibración magnética dura; calibración magnética blanda
• Método de calibración ante interferencias magnéticas: rotación horizontal 360°; rotación vertical opcional
• Tamaño PCBA: L76 × W16.5 × H9.3 mm
• Peso PCBA: ≤ 10 g (sin cable)
• Cable PCBA: cable terminal de 30 cm

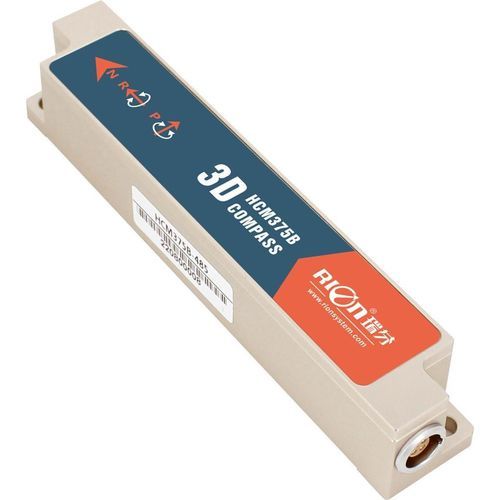

• Tamaño de la carcasa: L111.5 × W19.5 × H19.5 mm
• Peso de la carcasa: ≤ 85 g (sin cable)
• Cable conector de la carcasa: cable estándar de 1 m con conector aéreo de 5 pines
• Interfaz de salida: RS232 / RS485 / TTL (opcional)
• Interfaz: retardo de arranque <50 ms; tasa máxima de salida 20 Hz; velocidad de comunicación 2400–115200 baudios (por defecto 9600); formato de salida: protocolo binario de alto rendimiento
• Alimentación: DC +5V (por defecto)
• Corriente (máx): 15 mA; típica: 12 mA; reposo: 3 mA
• Temperatura de funcionamiento: -40℃ a +85℃; almacenamiento: -40℃ a +85℃
• Resistencia a impactos: 100 g
• Nivel de protección: IP67
• Compatibilidad electromagnética: conforme a EN61000 y BT17626
• MTBF: ≥ 98.000 horas
• Resistencia de aislamiento: ≥ 100 MΩ
• Resistencia al impacto: 100 g @ 11 ms (dirección axial, semisinusoidal)
• Vibración: 10 grms ~ 1000 Hz

Dimensiones

• Tamaño de la carcasa: L110 × W19.5 × H19.5 mm
• Tamaño de instalación: L102 × 11.5 × 4 mm
• Tornillería de montaje: 2 × M4

Características / especificaciones técnicas

• Brújula digital 3D de alta precisión con precisión de rumbo 0,5° y resolución 0,1°
• Compensación de inclinación por acelerómetro 3 ejes; cabeceo ±85°, balanceo ±180°
• Soporta calibración magnética hard y soft; calibración por rotación vertical opcional
• PCBA compacto y carcasa IP67 para integración o uso autónomo
• Múltiples interfaces de salida: RS232 / RS485 / TTL; protocolo binario de alto rendimiento; salida hasta 20 Hz
• Bajo consumo: típico 12 mA, máx. 15 mA, reposo 3 mA; alimentación por defecto DC +5V
• Amplio rango de temperaturas y robustez frente a choques/vibraciones para aplicaciones industriales
