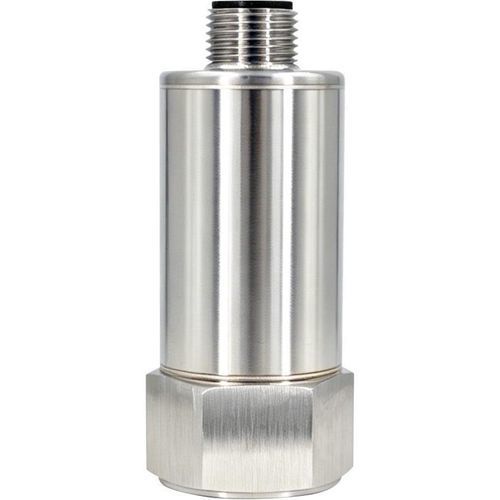

Sensor de vibración magnético HFA360

para vigilancia de máquinariapara aplicaciones automóvilespara el mantenimiento preventivo

Descripción del producto
Este producto es un sensor de vibraciones de alta frecuencia, alta precisión y amplia banda de respuesta con interfaz Ethernet, diseñado para la medición en tiempo real de vibraciones triaxiales y la salida en tiempo real de los valores de aceleración en los tres ejes. Se aplica ampliamente al análisis de estado en tiempo real de máquinas rotativas como motores, bombas, ventiladores, compresores de aire, motores de gas, generadores, reductores y cajas de cambios en entornos industriales, proporcionando información precisa sobre el estado operativo y la salud del equipo.

Características clave

• Amplia banda de respuesta en frecuencia: rango de respuesta hasta 10 kHz, cubriendo las frecuencias de fallo de la mayoría de las máquinas rotativas industriales.
• Alta sensibilidad y linealidad: ADC de 20 bits, sensibilidad de 0,095 mg/LSB para captar vibraciones débiles.
• Alta integración: proporciona simultáneamente datos transitorios triaxiales (X, Y, Z), reemplazando el modo tradicional "tarjeta de adquisición + sensor".
• Interfaz de comunicación Ethernet: los datos se pueden subir directamente a un servidor o plataforma a través de una interfaz Ethernet 10/100M adaptativa para la carga en tiempo real de formas de onda transitorias.
• Alimentación DC 12V para garantizar una subida de datos estable.

Ámbito de aplicación

• Monitorización de vibraciones de equipos industriales
• Energía eólica
• Monitorización de sistemas de tráfico, análisis de plataforma y detección de fallos en líneas de alta velocidad
• Grandes máquinas y motores
• Vibración de baja frecuencia y monitorización automática
• Equipo médico
• Monitorización de puentes
• Monitorización de vehículos
• Aplicaciones en rodillos

Parámetros
HFA360 — Parámetros
Rango de medición: ±50g
Sensibilidad: 0,095 mg/LSB
Eje de medición: Ejes X / Y / Z
Frecuencia de respuesta: DC ~ 10 kHz
Frecuencia de muestreo: 80 kHz
Datos transitorios: datos transitorios de los ejes X, Y, Z
Interfaz de comunicación: Ethernet
Dirección/puerto de servidor por defecto: 192.168.1.169/22009
Dirección de dispositivo por defecto: 192.168.1.164
Dirección del dispositivo: La dirección por defecto de fábrica es "1"
Temperatura ambiente de funcionamiento: -40℃ ~ +85℃
Método de instalación: montaje magnético o tornillo de doble extremo (agujero inferior M5*6)
Grado de protección: IP67
Dimensiones: L24 × W27.3 × H60.6 mm
Peso del producto: ≤105 g

Dimensiones
Tamaño de la carcasa: L24 × W27.3 × H60.6 mm

Especificaciones técnicas

• Modelo: HFA360
• Rango de medición: ±50g
• Sensibilidad: 0,095 mg/LSB
• Ejes: X / Y / Z
• Frecuencia de respuesta: DC ~ 10 kHz
• Frecuencia de muestreo: 80 kHz
• Salida de datos transitorios: ejes X, Y, Z
• Interfaz: Ethernet (10/100M adaptive)
• Alimentación: DC 12V
• Dirección/puerto de servidor por defecto: 192.168.1.169/22009
• Dirección de dispositivo por defecto: 192.168.1.164; ID de dispositivo de fábrica: 1
• Temperatura de funcionamiento: -40℃ a +85℃
• Instalación: magnética o tornillo de doble extremo (agujero inferior M5*6)
• Grado de protección: IP67
• Dimensiones: L24 × W27.3 × H60.6 mm
• Peso: ≤105 g
