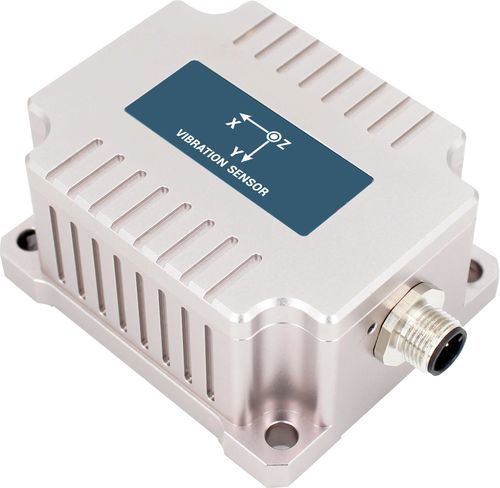

Sensor de vibración para vigilancia de máquinaria AKP342

para el mantenimiento condicional de máquinaspara ventiladorpara aerogenerador

Descripción del producto
AKP342 es un sensor de vibración triaxial de alta precisión y bajo ruido diseñado para la monitorización de ventiladores y aerogeneradores. Las unidades se calibran y compensan en temperatura en todo el rango de funcionamiento y se someten a una prueba de estabilidad de al menos dos semanas antes del envío para garantizar un rendimiento constante a largo plazo. El sensor integra función FFT capaz de medir vibración estática (0 Hz) y baja frecuencia (0,1–10 Hz), estimar parámetros de vibración y ofrecer valor eficaz de 60 segundos, máximo/mínimo, pico a pico y frecuencia/amplitud de primer orden.

Ámbito de aplicación

• Monitorización de vibración de rodillos
• Monitorización de puentes
• Monitorización de seguridad en parques eólicos

Rendimiento

• Rango: ±2 g
• Calibración de offset: <1 mg
• Ejes medidos: X, Y, Z (triaxial)
• Repetibilidad encendido/apagado: <2 mg (máx)
• Coeficiente térmico del offset: 0,15 mg/°C (típ.)
• Resolución: 1 μg
• No linealidad: <1 % FS (máx)
• Ancho de banda (3 dB): 0,1–10 Hz
• Sensibilidad entre ejes: 1 %
• Densidad de ruido: 21 μg/√Hz
• Frecuencia de resonancia: 2,4 kHz
• Tiempo de estabilización tras encendido (aceleración): 1 s
• Tiempo de estabilización FFT: 30 s
• Frecuencias de salida: 5 / 10 / 25 / 35 / 50 / 100 Hz
• Interfaces de salida: RS232 / TTL / S485 (opcional)
• Protocolos de comunicación: 68Protocol, MODBUS RTU
• Tensión de entrada (VDD–VSS): 9–36 VDC
• Corriente de funcionamiento: <16 mA @ 12 VDC
• Peso: ≤ 400 g (sin cable)

Dimensiones

• Tamaño carcasa: L82 × W70 × H41 mm
• Tamaño de instalación: L71 × W56 × 8 mm
• Tornillería de montaje: 4 × M6

Especificaciones técnicas

• Modelo: AKP342
• Medición: Triaxial (X, Y, Z)
• Rango: ±2 g
• Resolución: 1 μg
• Densidad de ruido: 21 μg/√Hz
• Ancho de banda: 0,1–10 Hz
• Frecuencia de resonancia: 2,4 kHz
• Interfaces de salida: RS485, RS422, RS232 (opcional)
• Protocolos de comunicación: 68Protocol, MODBUS RTU
• Opciones de frecuencia de salida: 5 / 10 / 25 / 35 / 50 / 100 Hz
• Tensión de entrada: 9–36 VDC
• Corriente de funcionamiento: <16 mA @ 12 VDC
• Peso: ≤ 400 g (sin cable)
• Temperatura de funcionamiento: -40 °C a +85 °C
• Temperatura de almacenamiento: -40 °C a +85 °C
• Clase de protección: IP67
• Función FFT con valor eficaz 60 s, max/min, pico a pico y frecuencia/amplitud de primer orden
• Instalación sin contacto; cálculo automático del ángulo horizontal cuando el sensor se fija con tornillos
