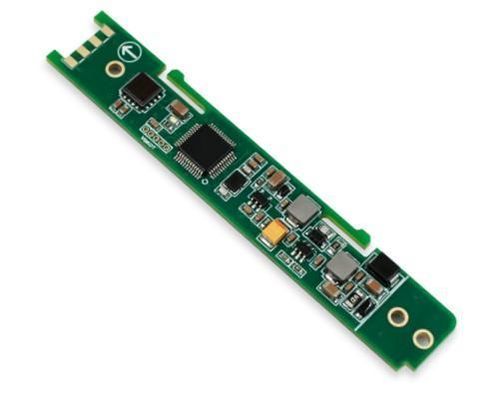

Sensor de inclinación dos ejes HTS3D

RS-485de alta precisión

Presentación del producto
El HTS3D es un sensor de inclinación biaxial desarrollado por RUICOM Technology para aplicaciones de ingeniería industrial como monitorización de inclinación de excavaciones y revisión de puentes. Mantiene la estabilidad de la serie HTS y mejora la precisión, la deriva térmica y la estabilidad a largo plazo (controlable dentro de 0,01°). Incorpora un filtrado de 5.º orden y un algoritmo de fusión gravimétrica biaxial para calcular roll y pitch. Cada unidad se calibra en una mesa rotatoria multieje para corregir errores de eje cruzado y reducir la interferencia mutua en amplios rangos.

Características clave

• Medición de inclinación biaxial (X y Y)
• Rango de medida ±85°
• Precisión de medida 0,01° (@25°C)
• Resolución 0,001°
• Filtrado 5.º orden integrado y fusión gravimétrica biaxial
• Calibración en fábrica en mesa rotatoria para corrección de ejes cruzados
• Salida RS485 con protección integrada del bus
• Regulación de alimentación por etapas con protección contra sobretensión/sobrecorriente
• Diseñado para entornos industriales con deriva a largo plazo controlada

Rendimiento

• Rango de medida: ±85°
• Ejes de medida: Biaxial (X, Y)
• Resolución: 0,001°
• Precisión de medida (@25°C): 0,01°
• Estabilidad a largo plazo: 0,01°
• Coeficiente de temperatura del punto cero (-40–85°C): ±0,0002 °/°C
• Coeficiente de temperatura de sensibilidad (-40–85°C): ≤50 ppm/°C
• Tiempo de arranque: 1 s
• Ancho de banda de respuesta: 5 Hz
• Señal de salida: RS485
• Compatibilidad electromagnética: Según EN61000 y GBT17626
• Resistencia de aislamiento: ≥100 megaohmios
• Resistencia a impactos: 100 g @ 11 ms (tres ejes, semisinusoidal)
• Resistencia a vibraciones: 10 grms, 10–1000 Hz
• Peso: ≤10 g (sin cables)

Notas

• 1) Resolución: el menor cambio angular identificable dentro del rango de medida efectivo.
• 2) Precisión de medida: evaluación a temperatura ambiente estándar que incluye linealidad, repetibilidad, histéresis, offset de cero y sensibilidad cruzada.
• 3) Estabilidad a largo plazo: desviación entre máximos y mínimos durante un año de funcionamiento continuo a temperatura ambiente.
• 4) Coeficiente de temperatura del punto cero: variación del offset cero por cambio de temperatura en el rango nominal relativo a la referencia a temperatura ambiente.
• 5) Coeficiente de temperatura de sensibilidad: índice de estabilidad de la salida a plena escala con variaciones de temperatura en el rango nominal.

Dimensiones del producto
Los planos y las imágenes de dimensiones están disponibles en la página del producto.

Especificaciones técnicas

• Modelo: HTS3D
• Rango de medida: ±85°
• Ejes de medida: Biaxial (X, Y)
• Resolución: 0,001°
• Precisión de medida (@25°C): 0,01°
• Estabilidad a largo plazo: 0,01°
• Coeficiente de temperatura del punto cero (-40–85°C): ±0,0002 °/°C
• Coeficiente de temperatura de sensibilidad (-40–85°C): ≤50 ppm/°C
• Tiempo de arranque: 1 s
• Ancho de banda de respuesta: 5 Hz
• Señal de salida: RS485
• Compatibilidad electromagnética: Según EN61000 y GBT17626
• Resistencia de aislamiento: ≥100 megaohmios
• Resistencia a impactos: 100 g @ 11 ms (tres ejes, semisinusoidal)
• Resistencia a vibraciones: 10 grms, 10–1000 Hz
• Peso: ≤10 g (sin cables)
