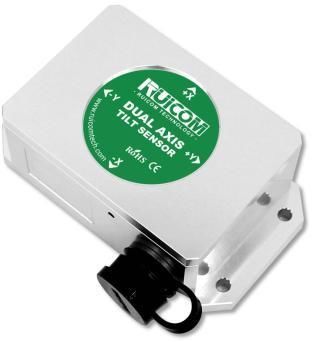

Sensor de inclinación de un eje HTS6

XYanalógicocon salidas de tensión

Introducción del producto
La serie HTS6 es un sensor de inclinación con salida de tensión analógica diseñado para aplicaciones industriales de medición de inclinación. Admite mediciones en eje simple y eje doble, utiliza un péndulo sólido miniatura para detectar el vector gravedad y convierte la inclinación en una salida de tensión estándar de 0‑5V. El módulo integra un ADC diferencial de 24 bits y un MCU embebido para procesamiento en tiempo real, compensación automática de temperatura y corrección no lineal, proporcionando salida linealizada calibrada sin necesitar recalibración secundaria. El sensor emplea diseño de medición sin contacto y fabricación MEMS para tamaño compacto, instalación simplificada y mayor inmunidad a EMI, adecuado para monitorización y control de actitud industriales.

Características clave

• Rangos de medida seleccionables: ±1° a ±90°
• Precisión (MAE): 0,005° en pequeño rango a temperatura ambiente
• Resolución: 0,001°
• Salida: Tensión analógica 0–5V (cero aprox. 2,5V)

Parámetros de rendimiento (tabla)
Modelo: HTS6 | Condición: — | Parámetro: —
Rangos de medida: ±10°; ±30°; ±60°; ±90° (cobertura seleccionable hasta ±1°–±90°)
Eje de medida: X / XY
Salida en cero: 2,5V (aprox.)
Resolución: 0,001°
Precisión (MAE) a temperatura ambiente: ±10° -> 0,005°; ±30° -> 0,01°; ±60° -> 0,02°; ±90° -> 0,03°
RMSE a temperatura ambiente: ±10° -> 0,003°; ±30° -> 0,003°; ±60° -> 0,005°; ±90° -> 0,008°
Coeficiente de temperatura del punto cero: -40~85°C -> 0,0005°/°C
Coeficiente de temperatura de sensibilidad: -40~85°C -> ≤100ppm/°C
Tiempo de arranque: 0,5s
Frecuencia de respuesta: 20Hz
Compatibilidad electromagnética: según EN61000 y GBT17626
Resistencia de aislamiento: ≥100MΩ
Resistencia a impactos: 100g @ 11ms, 3 direcciones axiales (semisinusoidal)
Resistencia a vibraciones: 10grms, 10~1000Hz
Clase de protección: IP67
Cable: configuración estándar con conector aeronáutico blindado de 1m (7P×6.8mm), resistente a la abrasión, amplio rango de temperatura, peso del cable ≤110g
Peso: ≤250g (sin cable)

Dimensiones del producto
Las dimensiones y los planos están disponibles en la documentación técnica y en las imágenes de la ficha del producto.

Especificaciones técnicas

• Modelo: HTS6
• Señal de salida: Tensión analógica 0–5V (cero aprox. 2,5V)
• Modos de medición: Eje simple y eje doble
• Componentes principales: ADC diferencial 24 bits y MCU embebido
• Compensación: Compensación automática de temperatura y corrección no lineal (salida linealizada calibrada)
• Principio de medida: Descomposición del vector gravedad mediante péndulo sólido miniatura
• Diseño sin contacto (no requiere alineación de superficie de referencia)
• Elemento sensor MEMS (compacto, resistente a EMI)
• Rangos seleccionables: ±10°, ±30°, ±60°, ±90° (cobertura hasta ±1°–±90°)
• Resolución: 0,001°
• Precisión (MAE) a temperatura ambiente: 0,005° / 0,01° / 0,02° / 0,03° según rango
• RMSE: 0,003°–0,008° según rango
• Rango de temperatura de operación para tempco: -40~85°C
• Tempco (cero): 0,0005°/°C
• Tempco de sensibilidad: ≤100ppm/°C
• Frecuencia de respuesta: 20Hz
• Tiempo de arranque: 0,5s
• Norma EMC: EN61000, GBT17626
• Resistencia de aislamiento: ≥100MΩ
• Resistencia a impactos: 100g @ 11ms
• Resistencia a vibraciones: 10grms, 10~1000Hz
• Clase de protección: IP67
• Cable: conector aeronáutico blindado 1m (7P×6.8mm), peso del cable ≤110g
• Peso del producto: ≤250g (sin cable)
