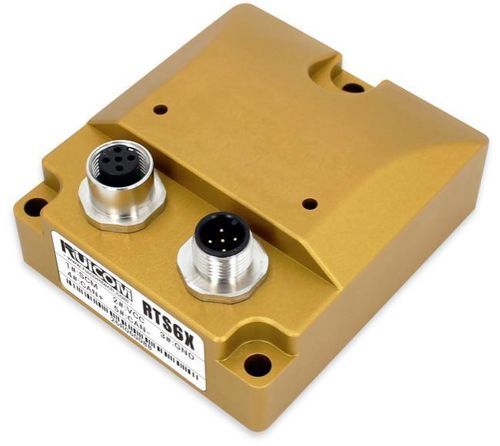

Sensor de inclinación de un eje RTS6

CANopenIP67resistente a los golpes

Introducción del producto
El sensor de inclinación RTS6 implementa una arquitectura redundante de doble canal y medición en un único eje (eje X). Dos canales independientes funcionan como respaldo mutuo para mantener la operación en caso de fallo de uno de ellos. El equipo combina redundancia de hardware y software, comparación de datos de doble canal para supresión de ruido y estado en tiempo real mediante LED bicolores y registro de estado. RTS6 utiliza el protocolo CANopen y está diseñado para ofrecer compatibilidad electromagnética y protección ambiental. Se aplica calibración de fábrica y filtrado digital para asegurar la coherencia de las mediciones.

Principales características

• Arquitectura redundante de doble canal para tolerancia a fallos
• Medición en un solo eje (eje X) con rango ±180°
• Resolución 0,1°; precisión ±0,1° (@25°C)
• Comparación de datos de doble canal para reducción de ruido
• Protocolo de comunicación CANopen
• Alimentación amplia: DC 9–36 V
• Temperatura de funcionamiento: -40 a +85°C
• Indicadores LED bicolores y registro de estado para diagnóstico
• Calibración de fábrica y filtrado digital
• Protección IP67; alta resistencia a vibraciones y choques

Parámetros de rendimiento
Rango de medición: eje único ±180°
Eje de medición: eje X
Resolución: 0,1°
Precisión de medición (@25°C): ±0,1°
Coeficiente de temperatura del punto cero (-40–85°C): ±0,02°/°C
Tiempo de arranque: 0,5 s
Frecuencia de corte: 0,9 Hz
Señal de salida: CANopen
Compatibilidad electromagnética: según EN61000 y GBT17626
MTBF: ≥98.000 horas
Resistencia de aislamiento: ≥100 MΩ
Resistencia a impactos: 100 g @ 11 ms, triaxial (semisinusoidal)
Resistencia a vibraciones: 10 grms, 10–1000 Hz
Protección de entrada: IP67
Peso: ≤220 g (sin cable)

Especificaciones técnicas

• Modelo: RTS6
• Rango de medición: eje único ±180°
• Eje de medición: eje X
• Resolución: 0,1°
• Precisión de medición (@25°C): ±0,1°
• Coeficiente de temperatura del punto cero: ±0,02°/°C (-40–85°C)
• Tiempo de arranque: 0,5 s
• Frecuencia de corte: 0,9 Hz
• Salida: CANopen
• EMC: EN61000, GBT17626
• MTBF: ≥98.000 horas
• Resistencia de aislamiento: ≥100 MΩ
• Resistencia a impactos: 100 g @ 11 ms, triaxial (semisinusoidal)
• Resistencia a vibraciones: 10 grms, 10–1000 Hz
• Protección de entrada: IP67
• Peso: ≤220 g (sin cable)
• Alimentación: DC 9–36 V
