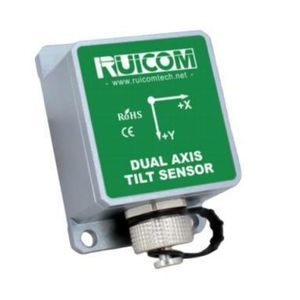

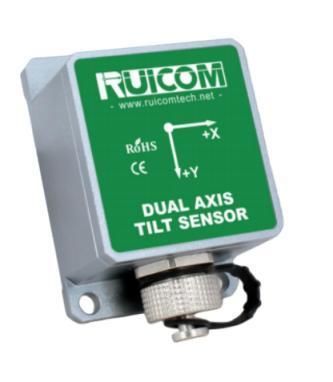

Inclinómetro XY NTS6-C1/C2/C3

2 ejesCANCANopen

Descripción del producto
La serie NTS6 es un sensor de inclinación MEMS digital y compacto para monitorización de actitud en entornos industriales. Integra una unidad de detección gravitatoria de doble canal que mide la aceleración gravitatoria estática y la convierte en ángulos de rollo y cabeceo respecto al plano horizontal. El MCU interno realiza una calibración secundaria de linealidad para mejorar la precisión frente a soluciones analógicas. Salidas disponibles: CANopen, CAN2.0A, CAN2.0B.

Características principales

• Resolución: 0,02°
• Alimentación: DC 5 V estándar
• Salidas seleccionables: CANopen / CAN2.0A / CAN2.0B
• Rangos de medida seleccionables: ±10°, ±30°, ±60°, ±90°
• Grado de protección: IP67

Parámetros de rendimiento (extracto)

• Rangos de medida: ±10° / ±30° / ±60° / ±90°
• Eje de medida: XY (rollo y cabeceo)
• Resolución: 0,02°
• Precisión de medida (@25°C): 0,1°
• Coeficiente de temperatura del punto cero (-40~85°C): ±0,02 °/°C
• Coeficiente de temperatura de sensibilidad (-40~85°C): ≤150 ppm/°C
• Tiempo de arranque: 0,5 s
• Frecuencia de respuesta: 20 s
• Tasa de salida (configurable): 5 Hz / 15 Hz / 35 Hz / 50 Hz
• Señales de salida: CANopen / CAN2.0A / CAN2.0B
• Compatibilidad electromagnética: según EN61000 y GBT17626
• Resistencia de aislamiento: ≥100 MΩ
• Resistencia a impactos: 100 g @11 ms, triaxial (semisinusoidal)
• Resistencia a vibraciones: 10 grms, 10–1000 Hz
• Protección frente al agua: IP67
• Cable: cable apantallado estándar de 2 m (peso ≤123 g)
• Peso: ≤112 g

Dimensiones del producto
Consultar las imágenes del producto para el diagrama de dimensiones.

Especificaciones técnicas

• Modelo / Serie: NTS6
• Rangos de medida disponibles: ±10°, ±30°, ±60°, ±90°
• Eje de medida: XY (rollo y cabeceo)
• Resolución: 0,02°
• Precisión de medida (@25°C): 0,1°
• Coeficiente de temperatura del punto cero (-40~85°C): ±0,02 °/°C
• Coeficiente de temperatura de sensibilidad (-40~85°C): ≤150 ppm/°C
• Tiempo de arranque: 0,5 s
• Frecuencia de respuesta: 20 s
• Tasa de salida (configurable): 5 Hz / 15 Hz / 35 Hz / 50 Hz
• Señales de salida: CANopen, CAN2.0A, CAN2.0B
• Compatibilidad electromagnética: según EN61000 y GBT17626
• Resistencia de aislamiento: ≥100 MΩ
• Resistencia a impactos: 100 g @11 ms, triaxial (semisinusoidal)
• Resistencia a vibraciones: 10 grms, 10–1000 Hz
• Protección frente al agua: IP67
• Cable: cable apantallado estándar de 2 m (peso ≤123 g)
• Peso: ≤112 g
• Alimentación: DC 5 V estándar
