Brújula electrónica GCM380

3Dcon inclinación compensada

Descripción del producto

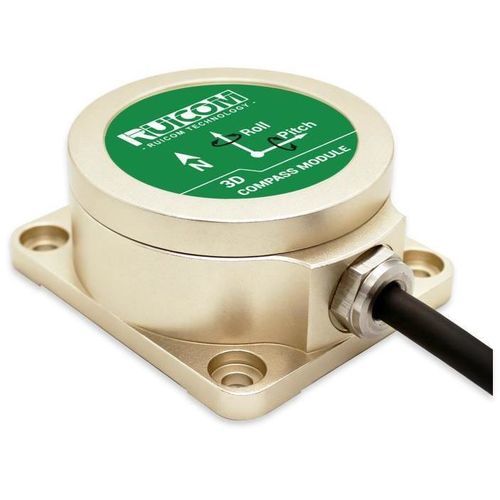

El GCM380/GCM385-N es una brújula electrónica 3D que proporciona rumbo compensado por inclinación y calibración frente a interferencias magnéticas. Combina un magnetómetro tri-axial y un acelerómetro tri-axial para mediciones precisas de rumbo, cabeceo y alabeo en un rango de alabeo completo ±180° y cabeceo ±85°. Disponible con carcasa estanca o como módulo PCB para integración mediante RS232, RS485 y TTL.

Características clave

• Resolución: 0,1°
• Precisión: Alabeo/Cabeceo 0,1°, R umbo 0,5°
• Rango de medición: Alabeo ±180°, Cabeceo ±85°
• Interfaces de salida estándar: RS232 / RS485 / TTL
• Compensación hard-iron, soft-iron y por inclinación

Descripción detallada
La unidad ofrece alta resolución y fuerte resistencia al ruido magnético ambiental. El acelerómetro de alta precisión integrado permite una compensación de inclinación fiable para datos de rumbo estables a lo largo de todo el rango de alabeo. Su bajo consumo, dimensiones compactas e IP67 la hacen adecuada para dispositivos portátiles, plataformas móviles, sistemas de orientación de antenas, equipos automotrices e integración en sistemas embebidos. Opciones de suministro: producto completamente cerrado o módulo PCB según requisitos de aplicación.

Especificaciones técnicas

• Modelo: GCM380 / GCM385-N
• Precisión óptima de rumbo: 0,5°
• Resolución de la brújula: 0,1°
• Precisión de cabeceo: 0,1° (para inclinación <60°), 0,2° (para inclinación <85°)
• Rango de cabeceo: ±85°
• Precisión de alabeo: 0,1° (para inclinación <60°), 0,2° (para inclinación <180°)
• Rango de alabeo: ±180°
• Resolución (cabeceo/alabeo): 0,1°
• Calibración hard-iron: Sí
• Calibración soft-iron: Sí
• Método de calibración de interferencias magnéticas: rotación horizontal 360°; rotación vertical (opcional)
• Dimensiones del chasis: L57 × W49 × H25.5 mm
• Peso del chasis: ≤250 g (sin cable)
• Conector de interfaz: RS232 / RS485 / TTL mediante cables directos
• Retardo de arranque: <50 ms
• Tasa máxima de salida: 20 Hz/s
• Velocidad de comunicación: 2400 a 115200 baudios
• Formato de salida: protocolo binario de alto rendimiento
• Tensión de alimentación (por defecto): DC +5V
• Corriente (máx): 30 mA
• Corriente en modo activo: 26 mA
• Modo de reposo: por determinar (TBD)
• Temperatura de funcionamiento: -40℃ a +85℃
• Temperatura de almacenamiento: -40℃ a +85℃
• Resistencia a vibraciones (entorno): 100 g
• Protección de entrada: IP67
• Compatibilidad electromagnética: Conforme a EN 61000 y GB/T 17626
• Resistencia de aislamiento: ≥100 megaohmios
• Resistencia a impactos: 100 g @ 11 ms, tri-axial (semionda senoidal)
• Resistencia a vibraciones (especificación): 10 grms / 10–1000 Hz
