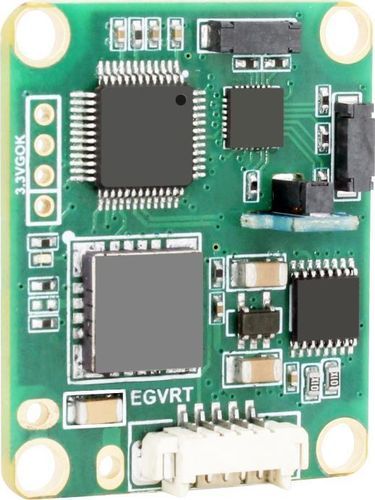

Brújula electrónica GCM387

3D

Visión general
El GCM387 es un módulo de brújula 3D que integra un magnetómetro triaxial y un acelerómetro triaxial. Emplea adquisición y calibración por rotación en 24 puntos para mejorar la gestión de interferencias magnéticas y simplificar el uso. La compensación de inclinación de rango completo (±180°) garantiza datos de rumbo precisos en actitudes complejas. Soporta comunicación dual RS232/TTL y su factor de forma compacto facilita la integración en sistemas industriales de orientación.

Aplicaciones

• Dispositivos portátiles
• Terminales móviles
• Estabilización de antenas
• Navegación de vehículos
• Integración en sistemas de medición de orientación

Características principales

• Precisión de rumbo: 0,5°
• Resolución de inclinación: 0,1°
• Precisión de inclinación: <0,2° (rango completo)
• Rango de medida: cabeceo ±85°, balanceo ±180°
• Calibración hard-iron y soft-iron compatible
• Calibración de interferencia magnética: adquisición rotativa de 24 puntos
• Retardo de arranque: <50 ms
• Tasa máxima de salida: 20 Hz
• Comunicación: RS232/TTL, 2400–115200 baudios
• Formato de salida: protocolo binario de alto rendimiento
• Corriente típica: 50 mA
• Temperatura de funcionamiento: -40 °C a +85 °C
• Dimensiones: 33 × 27 × 9,5 mm; Peso: <15 g
• EMC: conforme a EN61000 y GBT17626
• Choque / Vibración: 100 g @11 ms (triaxial), vibración 10 grms 10–1000 Hz
• MTBF: ≥99.000 horas

Introducción del producto
El GCM387 combina detección de alta resolución y supresión de ruido en un módulo compacto y de bajo consumo. Su acelerómetro integrado permite una compensación de inclinación fiable en todo el rango ±180°, manteniendo la estabilidad del rumbo incluso en entornos con interferencias magnéticas fijas. Adecuado para aplicaciones que requieren datos de orientación precisos e integración sencilla.

Especificaciones técnicas

• Modelo: GCM387
• Precisión óptima de rumbo: 0,5°
• Resolución de rumbo: 0,1°
• Resolución de inclinación: 0,1°
• Precisión de cabeceo: 0,1° (<15°), 0,1° (<30°), 0,1° (<60°), 0,2° (<85°)
• Precisión de balanceo: 0,1° (<15°), 0,1° (<30°), 0,1° (<60°), 0,2° (<180°)
• Rango de cabeceo: ±85°
• Rango de balanceo: ±180°
• Calibración hard iron / soft iron: Sí
• Método de calibración magnética: adquisición rotativa de 24 puntos
• Retardo de arranque: <50 ms
• Tasa máxima de salida: 20 Hz
• Velocidad de comunicación: 2400–115200 baudios (RS232/TTL)
• Formato de salida: protocolo binario de alto rendimiento
• Corriente típica: 50 mA
• Modo de suspensión: TBD
• Temperatura funcionamiento / almacenamiento: -40 °C a +85 °C
• Resistencia a vibraciones: 100 g
• Resistencia de aislamiento: ≥100 MΩ
• Resistencia a impactos: 100 g @11 ms, triaxial (semi-onda)
• Especificación de vibración: 10 grms, 10–1000 Hz
• Dimensiones: 33 × 27 × 9,5 mm
• Peso: <15 g
