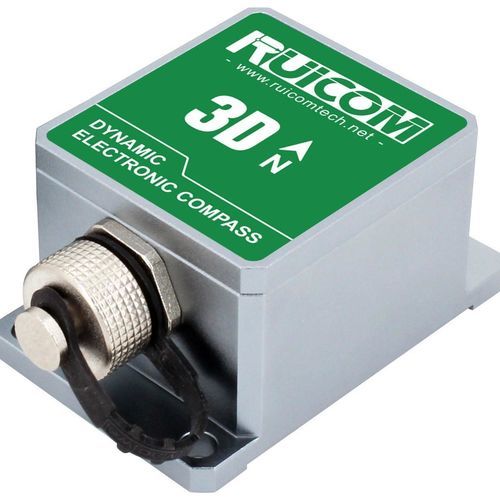

Brújula electrónica GDM series

3Dcon inclinación compensada

Presentación del producto El GDM350 / 360 es una brújula electrónica dinámica 3D de alto rendimiento con una unidad de medición inercial (IMU) de 9 ejes integrada, que combina un acelerómetro de tres ejes, un giroscopio de tres ejes y un magnetómetro de tres ejes. Al combinar la alta capacidad de medición dinámica de ángulos del giroscopio con las características de detección de actitud de alta estabilidad del acelerómetro, y mediante el uso de algoritmos avanzados de navegación inercial dinámica, es capaz de calcular los ángulos de cabeceo y balanceo en tiempo real en condiciones de movimiento complejas. Este producto emplea tecnología de calibración inteligente de campos magnéticos duros y blandos, que puede suprimir eficazmente las interferencias del campo magnético ambiental y mejorar la precisión de la medición del azimut geomagnético. La unidad central de procesamiento calcula los datos de rumbo en tiempo real y realiza una compensación completa del azimut magnético basada en los ángulos dinámicos de cabeceo y balanceo, lo que garantiza una salida de rumbo fiable incluso con ángulos de inclinación elevados de ±85°. La brújula electrónica está equipada con un procesador DSP de alto rendimiento y es compatible con interfaces de comunicación estándar como RS232/RS485/TTL. También se pueden personalizar otros protocolos de comunicación según las necesidades. Su diseño compacto combina características de bajo consumo energético y es adecuado para mediciones de alta precisión y escenarios de control integrado, como la navegación marítima, el control de estabilidad de antenas y los sistemas de modelismo. Funciona de forma estable bajo fuertes vibraciones y en condiciones ambientales adversas. Características principales

• Resolución de inclinación: 0,1°
• Precisión de inclinación estática: <0,2°
• Precisión dinámica: <0,5°

Parámetros de rendimiento (tabla) GDM350/360 | Indicadores de parámetros Parámetros de rumbo de la brújula: Precisión de rumbo: 0,8° Parámetros de rumbo de la brújula: Resolución: 0,1° Rango de medición de cabeceo: ±90° Rango de medición de balanceo: ±180° Precisión de inclinación: Estática 0,2° | Dinámica 0,5° Resolución de inclinación: 0,1° Rango de ángulo de compensación de inclinación: Balanceo ±180° | Cabeceo <85° Giroscopio: Rango 500°/s Acelerómetro: Rango 4 g Calibración: Calibración de hierro duro: Sí | Calibración de hierro blando: Sí | Método de calibración de interferencias del campo magnético: Una rotación completa (calibración 2D) Características físicas: Dimensiones de la carcasa: L 55 × W 37 × H 24 mm | PCBA: L 33 × W 27 × H 9,7 mm Conector de interfaz: RS232 / RS485 / TTL (conector aeroespacial o cable terminal de 4 pines y 30 cm para conexión a la placa) Características de la interfaz: Retardo de arranque <50 ms | Frecuencia de salida: 5~100 Hz (configurable) | Velocidad de transmisión: de 4.800 a 115.200 baudios | Formato de salida: protocolo binario de alto rendimiento Fuente de alimentación: (Por defecto) CC +5 V | (Personalizada) CC 9~36 V | Corriente (máx.) 45 mA | Modo ideal 35 mA | Modo de reposo: por determinar Entorno: Rango de funcionamiento -40 ℃~+85 ℃ | Temperatura de almacenamiento -40 ℃~+85 ℃ | Resistencia a la vibración 2500 g Compatibilidad electromagnética: Cumple con las normas EN61000 y GBT17626 MTBF: ≥98 000 horas Resistencia de aislamiento: ≥100 megaohmios Resistencia a los golpes: 100 g a 11 ms, triaxial (media onda sinusoidal) Resistencia a la vibración: 10 grms/10~1000 Hz Peso: PCBA ≤25 g | Carcasa ≤135 g (sin cable) Características / especificaciones técnicas

• Familia de modelos: serie GDM (GDM350 / GDM360)
• Sensores integrados: acelerómetro de 3 ejes, giroscopio de 3 ejes, magnetómetro de 3 ejes (IMU de 9 ejes)
• Precisión de rumbo: 0,8°
• Resolución de rumbo: 0,1°
• Rango de medición de cabeceo: ±90°
• Rango de medición de balanceo: ±180°
• Precisión de inclinación: Estática 0,2°, dinámica 0,5°
• Resolución de inclinación: 0,1°
• Compensación de inclinación: Giro ±180°, cabeceo <85°
• Rango del giroscopio: 500°/s
• Rango del acelerómetro: 4 g
• Calibración: Compatible con calibración de hierro duro y hierro blando; calibración de interferencias magnéticas mediante una rotación completa (calibración 2D)
• Dimensiones: Carcasa L55×W37×H24 mm; PCBA: L 33 × W 27 × H 9,7 mm
• Interfaces: RS232 / RS485 / TTL (opción de conector aeroespacial); conexión de la placa mediante cable terminal de 4 pines y 30 cm
• Retardo de arranque: <50 ms
• Frecuencia de salida: 5~100 Hz (configurable)
• Velocidad de transmisión: 4800–115 200
• Formato de salida: protocolo binario de alto rendimiento
• Tensión de alimentación: por defecto CC +5 V (disponible a medida de CC 9~36 V)
• Consumo de corriente: máx. 45 mA; típico 35 mA
• Temperatura de funcionamiento: de -40 ℃ a +85 ℃
• Temperatura de almacenamiento: de -40 ℃ a +85 ℃
• Vibración y golpes: Resistencia a la vibración: 10 grms/10~1000 Hz; resistencia a los golpes: 100 g a 11 ms triaxial; se indica una especificación adicional de 2500 g
• Compatibilidad electromagnética (EMC): Cumple con las normas EN61000 y GBT17626
• MTBF: ≥98 000 horas
• Resistencia de aislamiento: ≥100 megaohmios
• Peso: PCBA ≤25 g; carcasa ≤135 g (sin incluir el cable)
