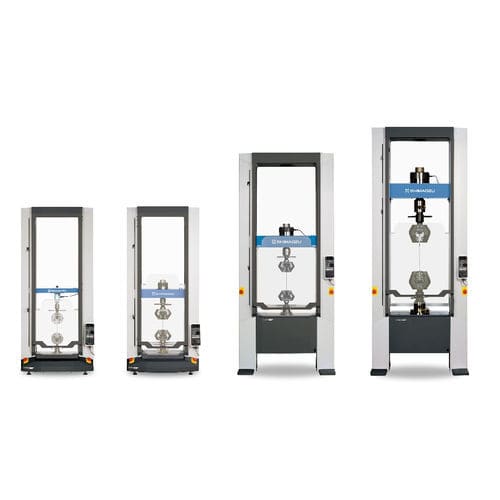

Máquina de prueba de compresión AGS-X2 series

de tensiónmotorizadacontrolada por ordenador

Resumen
La serie AUTOGRAPH AGS-X2 de Shimadzu ofrece soluciones de ensayo prácticas para una amplia gama de aplicaciones de tracción y compresión. Combina control avanzado, operación intuitiva y funciones de seguridad en un diseño compacto adecuado para control de calidad y I+D.

Software
Se suministra de serie con el software de tratamiento de datos TRAPEZIUM X-V para control y análisis completos de ensayos. TRAPEZIUM LITE X está disponible como opción de entrada para optimizar los procesos de control de calidad.

Rentabilidad
AGS-X2 proporciona capacidades de ensayo prácticas y rentables. El autoajuste en tiempo real de los parámetros de control utiliza datos de fuerza y deformación medidos para simplificar el control de tensión y deformación. La función AUTOTUNING admite el control por deformación según ISO 6892.

Ejemplos de aplicación (tabla)
HIERRO Y ACERO — Control de tensión convencional y creciente demanda de ensayos de tracción con control por deformación. Normas aplicables: ISO 6892, JIS Z2241.
PLÁSTICOS Y RESINAS — Medición del módulo en dominios de deformación extremadamente pequeños exigidos por las normas. Normas aplicables: ISO 527, ISO 178, JIS K7171.
CERÁMICA — Muestras sensibles a desplazamientos microscópicos requieren control preciso desde el inicio de la prueba.

Celdas de carga de alta precisión y medida
El sistema soporta una amplia gama garantizada de precisión de celdas de carga de 1/500 a 1/1, lo que permite realizar la mayoría de las pruebas sin cambiar celdas o accesorios. El muestreo de alta velocidad a 1 ms reduce pérdidas de cambios de resistencia y mejora la fidelidad de la curva tensión-deformación (S–S).

Seguridad mejorada

• Función de seguridad: detiene la máquina si los cambios de fuerza superan un nivel preestablecido durante el montaje de la probeta o el retorno.
• Limitadores de carrera de un toque: ajuste sencillo de los límites de carrera mediante interruptor.
• Cubierta de protección: protector deslizante para controlar la dispersión de la probeta; cierre con enclavamiento que desactiva la prueba cuando está abierto.
• Interruptores de parada de emergencia dobles: provistos a ambos lados en los bastidores de 20 kN–300 kN.

Espacio de trabajo más inteligente — Funciones nuevas y mejoradas
Funciones nuevas y mejoradas facilitan las pruebas y aumentan la eficiencia. Características principales:

• Cubierta de protección: protector de seguridad deslizante vertical con enclavamiento; apertura con una mano.
• Limitadores de carrera de un toque: operación pinch-and-slide con bloqueo seguro de los límites de la cruzeta.
• Celda de carga: tipo de alta precisión con exactitud ±0,5% del valor indicado; el valor nominal se almacena en el cable de calibración y se reconoce automáticamente al conectar.
• Cruzeta: velocidad de ensayo hasta 2 000 mm/min y retorno hasta 2 200 mm/min (bastidor 20 kN) para acortar ciclos de ensayo repetitivos.
• Conexión común para tracción y compresión (20–300 kN): unión única para facilitar el intercambio de accesorios y diseño seguro de desmontaje.
• Panel de operación principal: crear y almacenar condiciones de ensayo para operar sin PC; rueda jog para control incluyendo extensómetro automático; ángulo de panel móvil; idioma de pantalla seleccionable (inglés/chino).
• Interruptores de emergencia: cortan la alimentación al amplificador servo para detener el movimiento de la cruzeta al instante en emergencias.

Descargas y documentación
El folleto del producto, documentación de accesorios (mordazas, placas de compresión, accesorios) y notas de aplicación para ensayos de tejidos y tracción están disponibles como PDFs descargables en la página del producto.

Especificaciones técnicas

• Serie de producto: AUTOGRAPH AGS-X2 Series
• Software incluido: TRAPEZIUM X-V (estándar); TRAPEZIUM LITE X (opción de entrada)
• Rango de precisión de la celda de carga: 1/500 a 1/1
• Precisión célula de alta precisión: ±0,5% del valor indicado (tipo alta precisión)
• Velocidad de muestreo: 1 ms
• Velocidad de la cruzeta (bastidor 20 kN): ensayo 2 000 mm/min, retorno 2 200 mm/min
• Características de seguridad: limitadores de carrera de un toque, cubierta de protección con enclavamiento, interruptores de parada de emergencia dobles (20–300 kN)
• Conexión común para tracción y compresión (20–300 kN)
• Panel principal de operación: condiciones de ensayo programables, control por rueda jog, panel móvil, idioma de visualización seleccionable (inglés/chino)
• Normas referenciadas: ISO 6892, ISO 527, ISO 178, JIS Z2241, JIS K7171
