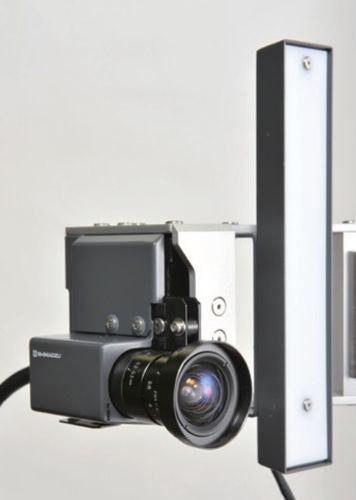

Extensómetro de vídeo TRViewX

diametralaxialde tensión

Resumen
TRViewX es un extensómetro de vídeo digital sin contacto que proporciona medidas de elongación de alta precisión y puede medir cambios de anchura. Está diseñado para una amplia gama de ensayos de materiales, en particular películas, láminas y otras probetas delgadas o estrechas, y puede funcionar en cámaras termostáticas para ensayos en atmósfera controlada sin tocar la muestra. TRViewX ofrece precisión de elongación según ISO 9513 Clase 0,5 y JIS B 7741 Clase 0,5, y precisión de medición de anchura según ISO 9513 Clase 1 y JIS B 7741 Clase 1. Cumple las normas de ensayo de tracción de plásticos ISO 527, JIS K7161 y ASTM D638 y admite probetas con longitud de referencia 75 mm (tipo A1).

Características

• Mediciones de elongación de alta precisión (ISO 9513 Clase 0,5 / JIS B 7741 Clase 0,5)
• Capacidad de medición de anchura (ISO 9513 Clase 1 / JIS B 7741 Clase 1)
• Medición óptica/por vídeo sin contacto adecuada para películas, láminas y probetas estrechas
• Modelos con cámara simple o doble
• Iluminación LED de alta intensidad

Integración de software
Integración completa con el software de ensayo Trapezium X para adquisición de datos sincronizada, captura de imágenes e inclusión de imágenes en informes.

Aplicaciones (documentos seleccionados)
Documents | Creation Date
Value Determination with Video Type Non-Contact Extensometer (ISO 10113:2020) | 2024-03-06
MMB Test of CFRP in Conformance with ASTM D6671 - Material Testing System | 2017-10-04
Shear Test of Composite Material (V-Notched Rail Shear) - Material Testing System | 2017-06-27

Vídeos (ejemplos)

• TRViewX Non-Contact Digital Video Extensometer - Example of Plastic Measurements
• TRViewX Non-Contact Digital Video Extensometer - Example of Open Hole CFRP Plate Measurements

Especificaciones técnicas

• Principio de medida: extensómetro digital por vídeo sin contacto
• Precisión de elongación: ISO 9513 Clase 0,5 / JIS B 7741 Clase 0,5
• Precisión de anchura: ISO 9513 Clase 1 / JIS B 7741 Clase 1
• Normas aplicables: ISO 527, JIS K7161, ASTM D638 (admite probetas tipo A1, longitud de referencia 75 mm)
• Tipos de probetas: películas, láminas, materiales delgados o estrechos, probetas para ensayos en atmósfera controlada
• Opciones de modelo: configuraciones con cámara simple y doble
• Iluminación: LED de alta intensidad
• Software: integración con Trapezium X para captura de imágenes e informes
