Condensador axial

ventiladoaluminizadopara generación de energía

Resumen del producto

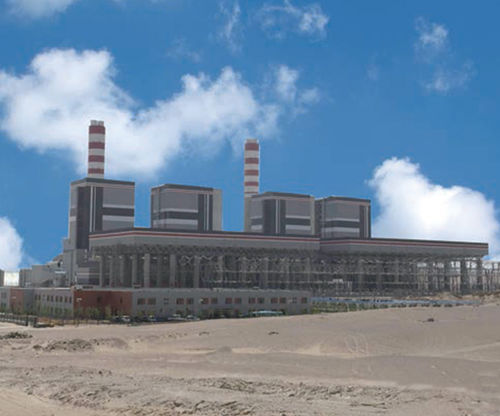

El condensador enfriado por aire directo (ACC) reduce el consumo de agua de las centrales eléctricas; aplicable en zonas con escasez de agua, ahorro de agua >85 % frente a condensadores convencionales refrigerados por agua.

Principio de funcionamiento
El ACC distribuye el vapor de escape de la turbina de vapor directamente a cada condensador de unidad a través de tuberías. Grandes ventiladores axiales impulsan aire ambiente a través de los haces tubulares para extraer calor. El vapor se condensa en agua, que drena por los colectores inferiores bajo los haces hacia el depósito de condensado. Un sistema de evacuación de aire mantiene el vacío en el ACC para asegurar el funcionamiento normal de la turbina y la eficiencia de generación. El condensador combina haces tubulares de flujo paralelo para la condensación principal y haces de contraflujo para la extracción de gases no condensables; ambos están conectados mediante el depósito de condensado inferior.

Configuración y alcance

• Haz tubilar
• Sistema de aporte de aire (ventiladores, conductos)
• Sistema de evacuación de aire
• Sistema de condensado
• Sistema de limpieza
• Sistema de conductos de vapor de escape
• Estructura de apoyo
• Sistema de drenaje
• Sistema eléctrico
• Instrumentación y sistema de control

Instalaciones de verificación técnica
Tres dispositivos de ensayo
Dispositivo de ensayo de rendimiento para haces tubulares
Instalación para pruebas de transferencia térmica y muestreo en línea de estructuras de haces tubulares aletados. Mide coeficientes de transferencia térmica y resistencia al viento a diferentes velocidades de aire y la resistencia interna a distintos regímenes de vapor simulando contrapresiones de la turbina para verificar rendimiento térmico y pérdidas de carga.

Laboratorio ambiental: dispositivo 1x4 ACC
El laboratorio puede reproducir condiciones ambientales desde 50℃ hasta -25℃ para simular la operación ACC en verano e invierno. Las pruebas de verano evalúan la transferencia térmica de los haces; las pruebas de invierno validan medidas anticongelantes en arranques, paradas y baja carga y determinan el caudal mínimo de vapor anticongelante según la temperatura.

Banco de pruebas de rendimiento en caliente (unidad de 1000MW)
Simula las condiciones operativas principales de la planta para ensayar el rendimiento del sistema ACC, incluyendo transferencia térmica, fiabilidad, estabilidad, economía, capacidad de operación a plena carga en verano y fiabilidad del funcionamiento anticongelante en invierno.

Temas de investigación

• Rendimiento de intercambio térmico de componentes del intercambiador
• Características de resistencia en el lado del aire de los componentes
• Características de resistencia en el lado del vapor dentro de los tubos
• Comportamiento a la corrosión atmosférica de las aletas
• Encrucamiento/ensuciamiento de los haces tubulares
• Pruebas de limpieza (flushing) de aletas de haz tubular
• Ensayos anticongelantes de haces tubulares
• Simulación numérica del sistema de enfriamiento directo por aire
• Ensayos de fatiga de haces tubulares refrigerados por aire

Diseño de tubo de fila única y ventajas
Los tubos de fila única se fabrican soldando aletas serpentinas de aluminio a grandes tubos planos formados a partir de placa con revestimiento de aluminio por un lado, proporcionando alto rendimiento térmico con las siguientes características:

• 01/ Alta eficiencia de transferencia térmica — Se aprovecha plenamente el área de transferencia en ambos lados; la circulación en el lado del vapor es amplia, la pérdida de presión es baja y la eficiencia térmica es alta.
• 02/ Fuerte resistencia a la corrosión — Las superficies externas de tubos y aletas son aleaciones de aluminio que forman una capa protectora de óxido de aluminio.
• 03/ Alta resistencia y facilidad de limpieza — Los haces tubulares se sueldan en estructuras integrales de alta resistencia para transporte e instalación; los canales de aleta de fila única permiten flujo lineal y lavado a alta presión eficaz sin deformación.
• 04/ Buen comportamiento anticongelante — La alta relación longitud/anchura de las secciones de tubería base asegura un flujo de condensado suave, reduciendo el sobreenfriamiento y el riesgo de congelación.

Especificaciones técnicas

• Nombre del producto: Condensador enfriado por aire directo (ACC)
• Aplicación: Sustitución de condensadores refrigerados por agua en zonas con escasez de agua; adecuado para centrales eléctricas
• Ahorro de agua: Superior al 85 % frente a sistemas convencionales refrigerados por agua
• Componentes del sistema: haz tubilar, aporte de aire, evacuación de aire, condensado, limpieza, conductos de vapor de escape, estructura de apoyo, drenaje, eléctrico, instrumentación y control
• Configuración del condensador: Haz tubilar en flujo paralelo para la condensación principal; haz en contraflujo para extracción de gases no condensables; conectados mediante depósito de condensado
• Ventajas: Huella reducida, múltiples métodos anticongelantes, disposición flexible, alta eficiencia térmica, fuerte resistencia a la corrosión, alta resistencia estructural, limpieza sencilla
• Capacidades de ensayo y verificación: Dispositivo dedicado para rendimiento de haces tubulares, laboratorio ambiental (simulación 50℃ a -25℃), banco de pruebas de rendimiento en caliente (simula condiciones de unidad de 1000MW)
