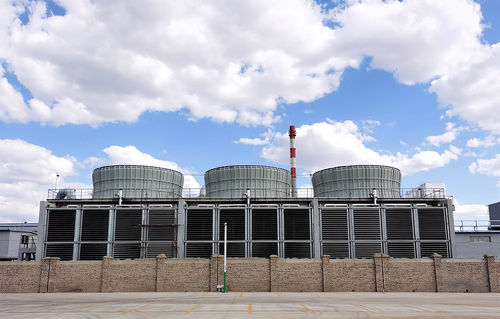

Torre de refrigeración modulable SGSL

híbridaa contracorrientepara la industria alimentaria y de la bebida

Resumen
La serie SGSL de torres de enfriamiento híbridas es una solución industrial de enfriamiento de agua en circuito que combina un radiador de aire (sección seca) y una bobina evaporativa (sección húmeda) en una disposición en L. Está diseñada para reducir el consumo de agua, mitigar la pluma visible y mantener una temperatura de salida estable para industrias pesadas (alimentaria, farmacéutica, siderurgia, química, electrónica, silicio, química del carbón, metales no ferrosos).

Retos de enfriamiento que resuelve

• Alto consumo de agua de reposición (aprox. 1,5%–1,8% del agua en circuito) y costes asociados de tratamiento de aguas residuales.
• Pluma invernal (niebla blanca) persistente que genera problemas ambientales y riesgos de seguridad.
• Necesidad de soluciones de adaptación (retrofitting) para reducir el uso de agua manteniendo los requisitos de enfriamiento del proceso.

1. Torre de enfriamiento híbrida — Estructura y funcionamiento
La unidad integra un radiador de tubos con aletas (sección seca) montado verticalmente fuera de la torre y una bobina evaporativa de tubos lisos (sección húmeda) dispuesta horizontalmente en el interior. El agua circula en serie por la sección seca y luego la húmeda; el flujo de aire se configura en paralelo. La operación estacional se automatiza mediante PLC/DCS para modular lamas y velocidades de ventilador.

Funciones

• Ahorro de agua: modos estacionales automáticos (verano/invierno y transicionales) ajustan la apertura de las lamas para maximizar el enfriamiento evaporativo en verano y priorizar el enfriamiento por aire en invierno, minimizando la evaporación.
• Reducción de pluma: la mezcla del aire seco y calentado de la sección seca con el aire saturado de la sección húmeda disminuye el contenido de humedad del escape y evita que el flujo cruce la línea de saturación, reduciendo la pluma visible durante todo el año.
• Control: control PLC/DCS de lamas, variación de frecuencia de ventiladores y control de bombas de pulverización; conectividad cloud opcional para supervisión remota y mantenimiento predictivo.

Características principales

• Combinación de enfriamiento por aire y evaporativo para estabilizar la temperatura de salida y minimizar el uso de agua y la pluma.
• Disposición en L patentada (sección seca vertical exterior, sección húmeda horizontal interior) para un flujo de agua en serie eficiente.
• Baja resistencia térmica: aletas ranuradas y ajuste estrecho a tubo para rendimiento de intercambio térmico sostenido.
• Ruta de flujo optimizada con doble flujo contracorriente cruzada para mejorar el coeficiente de transferencia de calor.
• Reducción de potencia del ventilador: menor resistencia al viento con aproximadamente 30% menos potencia de ventilador frente a torres comparables de reducción de pluma y ahorro de agua.
• Alta capacidad de ahorro de agua: paquetes tubulares de aire ampliables y ventiladores adicionales pueden permitir hasta ~85% de ahorro de agua en configuraciones óptimas.
• Eliminación de niebla durante todo el año mediante mezcla controlada de corrientes de aire secas y saturadas.
• Diseño modular y cajas de tubos extraíbles para facilitar el mantenimiento.

2. Torre de enfriamiento seca tipo V
El enfriador seco tipo V puede operar de forma independiente o integrarse con torres húmedas existentes para proyectos de retrofit. Consta de un paquete de tubos con aletas, tuberías de circulación y grupos de ventiladores; diseñado para operación escalonada según estaciones (solo seco en invierno, combinado en primavera/otoño, húmedo dominante en verano).

Características del tipo V

• Estructura modular autoportante para una instalación sencilla.
• Paquete tubular horizontal y caja de tubos con placa de cubierta extraíble para limpieza y mantenimiento interno fácil.
• Altos ahorros de agua anuales (típico ~60%).
• Diseño anticongelante que permite operación invernal segura sin contraventanas.
• Opciones de disposición flexibles (incluyendo instalación en tejado si el espacio es limitado).
• Adecuado para conversiones de ahorro de agua en instalaciones existentes.

3. Torre seca con rociado (Mist Spray)
El sistema está compuesto por un radiador de tubos de acero inoxidable, lamas, sistema de circulación, tanque de expansión, sistema de rociado y grupo de ventiladores. El radiador está dispuesto verticalmente en el exterior; el rociado auxiliar se aplica de forma intermitente en periodos de alta temperatura ambiente para ayudar al enfriamiento.

Características del Mist Spray

• Bajo consumo de agua: rociado intermitente solo en periodos de altas temperaturas; ahorro anual de agua >95% en operación típica.
• Mantenimiento simplificado — no requiere gestión continua de la calidad del agua de rociado.
• Diseño de circulación cerrada y baja carga que reduce el coste operativo del sistema de agua de circulación.
• Proceso de doble contracorriente inversa que aumenta el coeficiente de transferencia de calor total y reduce la superficie necesaria en ~20%.
• Diseño compacto espalda con espalda que reduce la recirculación de aire caliente y la huella.
• Adecuado para aguas de entrada de alta temperatura (p. ej. >38°C).

Aplicaciones y casos típicos

• Alimentación y bebidas, farmacéutica, siderurgia, química, electrónica, silicio monocristalino, química del carbón y plantas de metales no ferrosos.
• Ejemplos: instalaciones de producción de silicio monocristalino, proyectos de química del carbón con sistemas tipo V, y despliegues que alcanzan >95% de ahorro anual de agua con enfriadores secos de ventilación mecánica.

Especificaciones técnicas

• Serie de producto: serie SGSL de torres de enfriamiento híbridas.
• Modos de operación: Verano (húmedo dominante), Invierno (seco dominante), Primavera/Otoño (intermedio con control automático de lamas).
• Disposición: L‑type — sección seca vertical exterior, sección húmeda horizontal interior; flujo de agua: seco → húmedo.
• Ahorro de agua: hasta ~85% (híbrido), Tipo V ~60% anual, Mist Spray Dry >95% anual en condiciones típicas.
• Potencia de ventilador: aprox. 30% menor frente a torres comparables de ahorro de agua y reducción de pluma.
• Mejoras de transferencia térmica: aletas ranuradas, ajuste aletas/tubos, doble flujo contracorriente cruzada.
• Control: automatización PLC/DCS; plataforma cloud opcional para supervisión remota y mantenimiento predictivo.
• Mantenimiento: diseño modular y cajas de tubos extraíbles; opciones anticongelantes para Tipo V.
