Refrigerador de aire

de aguade vaporpara la industria

Información
En una central térmica, el vapor de alta temperatura y alta presión procedente de la caldera acciona la turbina de vapor. El vapor de escape se dirige al condensador, donde se realiza la primera transferencia de calor. El calor se transfiere al agua de refrigeración y el vapor se condensa en agua de condensado que la bomba de alimentación devuelve a la caldera.

Sistema de refrigeración en seco indirecto con condensador de superficie

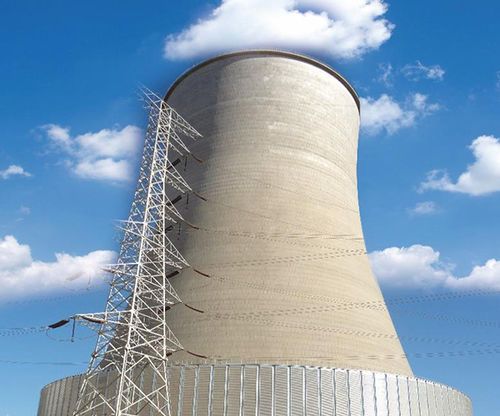

El vapor de escape entra en un condensador de superficie y cede calor a un circuito cerrado de agua de refrigeración. El agua calentada se bombea a radiadores de tubos y aletas de aluminio dispuestos alrededor de la torre de aire indirecta; la ventilación natural reduce la temperatura del agua antes de su retorno al condensador para el siguiente ciclo.

Características

• Radiador con tubos de aluminio y aletas de aluminio en disposición vertical en el exterior de la torre.
• Los circuitos de agua de refrigeración y de condensado están separados, permitiendo controlar la calidad del agua de forma independiente.
• El circuito de recirculación es cerrado y opera con baja altura de elevación y menor potencia de bombeo.

Sistema de refrigeración en seco indirecto con condensador mixto
El vapor de escape de la turbina entra en un condensador mixto donde contacta directamente con el agua de refrigeración circulante procedente de la torre y se condensa. El condensado se mezcla con el agua de refrigeración; aproximadamente el 2 % de la mezcla se devuelve al sistema regenerativo, y el resto se recircula al radiador para su enfriamiento.

Características

• Radiador de tubos y aletas de aluminio dispuesto verticalmente en el exterior de la torre.
• Huella reducida y menor inversión de capital.
• El condensador híbrido tiene volumen reducido y puede colocarse bajo la turbina, acortando las tuberías de escape y reduciendo el tamaño del sistema de vacío.

Introducción del haz de tubos
Los haces de tubos emplean tubos de aluminio y aletas de aluminio con las siguientes características:

• Alta eficiencia térmica — Tubo y aleta en aluminio puro con conductividad térmica superior al acero.
• Baja resistencia en el lado del aire — Geometría optimizada tipo open‑seam spoiler que mejora el intercambio y reduce la resistencia aerodinámica.
• Doble paso y contraflujo inverso — La disposición aumenta el coeficiente global de transferencia térmica frente a diseños de flujo cruzado simple.
• Resistencia a la corrosión — Capa de óxido estable en aluminio que reduce la corrosión y evita problemas de corrosión bimetálica.

Introducción del módulo de refrigeración

• Haz de tubos — Unidad básica compuesta por varios módulos de tubo con aletas y placas de expansión; 2–4 haces forman una columna de refrigeración.
• Columna de refrigeración — Conexión en serie de los haces, fijados con pernos y placas; conecta las cámaras de agua superior e inferior para crear un doble paso. Las cámaras de agua son de aleación de aluminio.
• Delta de refrigeración — Dos columnas fijadas en un bastidor triangular (~50°) dejan un paso de aire en el tercer lado; una compuerta regula el flujo cuando la temperatura ambiente es inferior a 0℃ para evitar un exceso de enfriamiento.
• Sección de refrigeración — Varias tríadas dispuestas verticalmente alrededor de la torre de tiro natural, agrupadas con colectores de entrada/salida, válvulas eléctricas y de descarga para operación modular.

Caso típico
Shenhua Xinjiang Zhundong Wucaiwan Power Plant — Unidad 1×350 MW, altura de torre 132 m. Rendimiento en campo: operación exitosa tras una prueba de 168 horas (noviembre 2012) y funcionamiento continuo con temperaturas mínimas de −35℃ sin congelación.

Especificaciones

• Nombre del producto: Indirect Cement Tower Dry Cooling System
• Aplicación: Refrigeración de condensador en centrales térmicas (condensación del vapor de escape)
• Tipos de condensador: Condensador de superficie (separación condensado/agua de refrigeración) o condensador mixto
• Material del radiador: Tubo de aluminio con aleta de aluminio
• Disposición del radiador: Vertical, en el exterior de la torre
• Módulo de refrigeración: Haces tubulares → columnas → deltas → secciones
• Sistema de circulación: Circuito cerrado (opción de condensor de superficie) con baja altura de elevación
• Manejo de agua mixta: ~2 % retornado al sistema regenerativo (condensador mixto)
• Diseño: Para torres de tiro natural; compatible con estructuras de hormigón o acero
