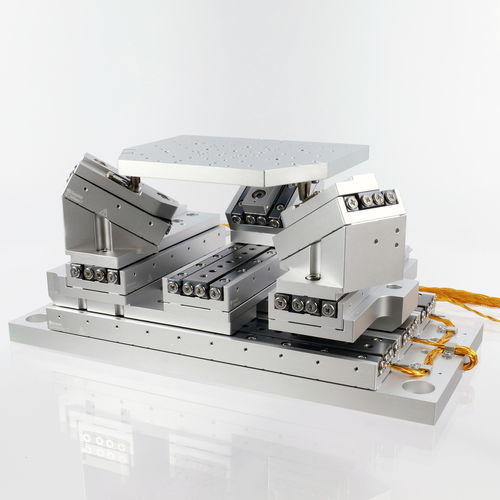

Sistema de nanoposicionamiento multiaxial SMARPOD P-SLC-24

hexápodolinealhorizontal

El SMARPOD de gran tamaño se basa en etapas SLC-24 en orientación paralela que ofrecen un gran recorrido de 102 mm en dirección X. El SMARPOD P-SLC-24 puede manipular cargas útiles de hasta 5 N. Se basa en un mecanismo diferente al de los SMARPOD circulares. Con casi el mismo tamaño, el P-SLC-24 ofrece un recorrido mucho mayor de 102 mm en la dirección X. Los valores de recorrido rotacional se dan para un punto de giro en la superficie de la placa superior. Las dimensiones totales del sistema completo pueden ser mayores para diferentes poses. Para más información, consulte el modelo CAD en el área de descargas. La repetibilidad se mide a unos 20 mm por encima de la placa superior de cada sistema, en todo el rango de desplazamiento y para un solo grado de libertad cada vez. Los valores pueden ser mejores para rangos de desplazamiento más cortos. Para otros tamaños y recorridos, no dude en ponerse en contacto con nosotros en cualquier momento. Especificaciones Recorrido [ - 33 (Θx); 33 (Θy); 36 (Θz) Máx. Fuerza normal [N] - 5 Máx. Fuerza horizontal [N] - 2,5 Dimensiones de la placa base [mm] - 195 x 91 Altura de la plataforma sobre el suelo [mm] - 81 Peso [g] - 1890 Bucle cerrado Tipos de sensores - SC Incremento más pequeño [nm] - 1 Incremento más pequeño [µ - 3 Opciones Opciones de vacío - HV (1E-6 mbar); UHV (1E-11 mbar) Opción no magnética - Sí (-NM)
