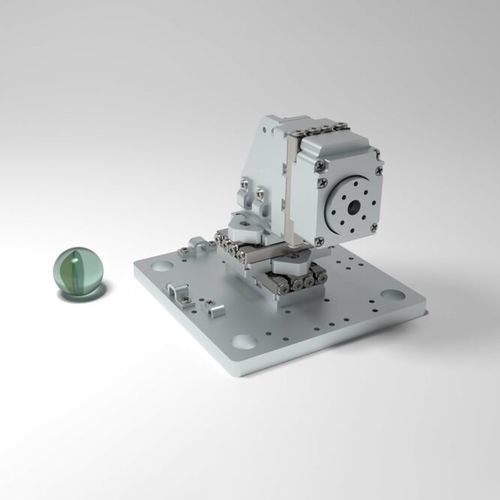

Platina de posicionamiento lineal XYZR-XYZ SLC17:30 R SRP20:13

multiaxialen lazo cerradode alta precisión

Basado en tres etapas lineales SLC-1730 con 21 mm de recorrido y una etapa de rotación SR-2013 con giro continuo, el sistema de posicionamiento es capaz de manejar cargas útiles de hasta 1,3 N. Mecánica Etapas utilizadas - 3 x SLC-1730; 1 x SR-2013 Recorrido [ - ilimitado Carga útil [N] - 1,3 Montaje en tablero Dimensiones [mm] - 68 x 65 x 57 Centro de vert. Etapa sobre el suelo [mm] - 41,5 (31 ... 52) Montaje directo Dimensiones [mm] - 50 x 30 x 52 Centro de la etapa vert. Etapa por encima del suelo [mm] - 36,5 (26 ... 47) Dentro del ámbito del sistema modular de SmarAct, se dispone de sistemas de posicionamiento totalmente preconstruidos y preconfigurados. Estos sistemas de posicionamiento predefinidos están inspirados en el cliente y representan los sistemas y plataformas más solicitados por nuestros clientes. Los sistemas son muy versátiles y pueden utilizarse para una amplia gama de tareas de posicionamiento. A continuación, los sistemas se muestran con un adaptador de placa de base. Todos los sistemas también están disponibles sin el adaptador de la placa de pruebas si se prefiere un método de montaje directo. Sobre la base de estos sistemas predefinidos, y en combinación con elementos de conexión personalizados y etapas personalizadas, se pueden realizar sistemas de posicionamiento en serie muy complejos. Algunos de ellos se presentan en las siguientes páginas. Si su aplicación requiere una configuración especial que no se muestra en las siguientes, no dude en ponerse en contacto con nuestros especialistas en aplicaciones para discutir los requisitos de su aplicación.
