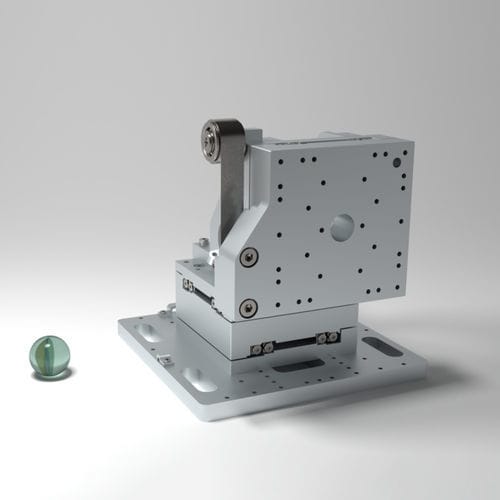

Platina de posicionamiento XYZ XYZ-CLS52:52

3 ejesen lazo cerradomodular

Basado en tres etapas CLS-5252 con un recorrido de 31 mm. Equipado con un muelle de fuerza constante, el sistema es capaz de manejar cargas útiles de hasta 3,3 N y es totalmente compatible con el sistema modular SmarAct. Mecánica Etapas utilizadas - CLS-5252 Carga útil [N] - 1,5 Montaje en tablero Dimensiones [mm] - 65 x 65 x 59 (L x W x H) Centro de vert. Etapa sobre el suelo [mm] - 62 (46,5 ... 77,5) Montaje directo Dimensiones [mm] - 79 x 63,5 x 89,5 (L x A x H) Centro de vert. Etapa por encima del suelo [mm] - 56 (40,5 ... 71,5) Dentro del ámbito del sistema modular de SmarAct, se dispone de sistemas de posicionamiento totalmente preconstruidos y preconfigurados. Estos sistemas de posicionamiento predefinidos están inspirados en el cliente y representan los sistemas y plataformas más solicitados por nuestros clientes. Los sistemas son muy versátiles y pueden utilizarse para una amplia gama de tareas de posicionamiento. A continuación, los sistemas se muestran con un adaptador de placa de base. Todos los sistemas también están disponibles sin el adaptador de la placa de pruebas si se prefiere un método de montaje directo. Sobre la base de estos sistemas predefinidos, y en combinación con elementos de conexión personalizados y etapas personalizadas, se pueden realizar sistemas de posicionamiento en serie muy complejos. Algunos de ellos se presentan en las siguientes páginas. Si su aplicación requiere una configuración especial que no se muestra en las siguientes, no dude en ponerse en contacto con nuestros especialistas en aplicaciones para discutir los requisitos de su aplicación.
