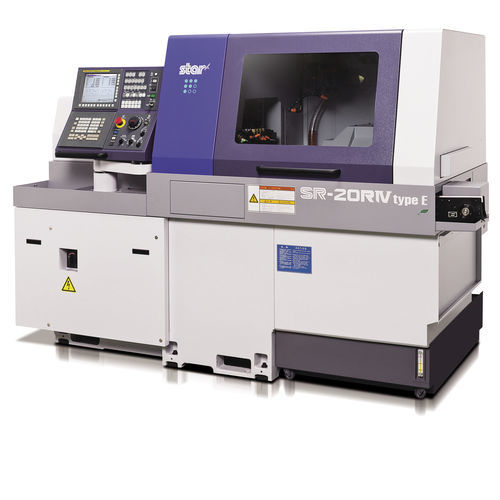

Torno tipo suizo CNC SR-20RⅣ type E

multihusillos4 herramientas27 herramientas

Descripción general
Torno CNC tipo Swiss con cabezal deslizante diseñado para mecanizados complejos multi-eje y operaciones de torneado/fresado de piezas de pequeño diámetro. Selector guide bush / non-guide bush y unidad de backworking para piezas largas y cortas. La unidad de herramienta rotativa con eje B permite mecanizados simultáneos en 4 ejes e indexado NC.

Características clave

• Estación de herramientas de 27 posiciones configurable hasta 41 herramientas.
• Unidad rotativa con control de eje B para operaciones simultáneas en 4 ejes e indexado NC a cualquier ángulo.
• Selector G.B. / N.G.B. para optimizar el mecanizado según la longitud de la pieza.
• Unidad de backworking de 8 husillos y contrapunta para operaciones traseras.
• Herramientas accionadas con velocidad máxima 8 000 min⁻¹ y motor de 2,2 kW.
• Huella compacta y alimentación industrial adecuada para integración en taller.

Estaciones de herramientas

• Herramientas de torneado y de trabajo delanteras: posiciones de herramientas de torneado 7; herramientas fijas delanteras 4; herramientas fijas traseras 4.
• Posiciones para herramientas accionadas: 3 herramientas; tipo cartucho: 2 posiciones; herramienta accionada con B-axe: 1 posición (Delanteras 3 + Traseras 3).
• Backworking: 8 herramientas; herramientas fijas y accionadas configurables hasta 8 cada una.

Especificaciones técnicas

• Modelo: SR-20RⅣ type E
• Fabricante / Marca: STAR MICRONICS
• Diámetro máximo mecanizable: ⌀20 mm (25/32 in)
• Recorrido máximo del cabezal (estándar): 205 mm (8 in)
• Capacidad N.G.B.: diámetro de barra × 2,5 (max. 50 mm)
• Velocidad husillo principal: max. 10 000 min⁻¹; motor del husillo principal: 2,2 kW (Continuo) / 3,7 kW (10 min./25%ED)
• Velocidad husillo de herramientas accionadas: max. 8 000 min⁻¹; motor: 2,2 kW
• Avances rápidos: 35 m/min (X1,Y1,Z1,X2,Z2); 15 m/min (Y2)
• Dimensiones (A×F×H): 2 334 × 1 200 × 1 700 mm; Peso: 2 600 kg; Consumo: 4,7 KVA

Accesorio de backworking

• Diámetro máximo de sujeción: ⌀20 mm; longitud máxima para expulsión frontal: 80 mm; longitud máxima de proyección de la pieza: 30 mm.
• Unidad trasera de 8 husillos: 8 herramientas; capacidad de taladrado (herramienta fija): ⌀12 mm; (herramienta accionada): ⌀6 mm.
• Capacidad de roscado: fija M10 × P1.5; accionada M5 × P0.8.
• Contracabezal: indexación eje C; velocidad max. 10 000 min⁻¹; motor 2,2 kW (Continuo) / 3,7 kW (10 min./25%ED).

Etiquetas

• Control eje B
• Conmutación GB/NGB
